ニッチを作成する

■詳細

部屋にニッチを作成する一番簡単な方法は、あらかじめ間取り画面で壁編集の「壁開口」で開口部を作成しておき、立体化してから形状作成ツールの「壁」で開口部をふさぐ壁を作成してはめ込みます。

■操作方法

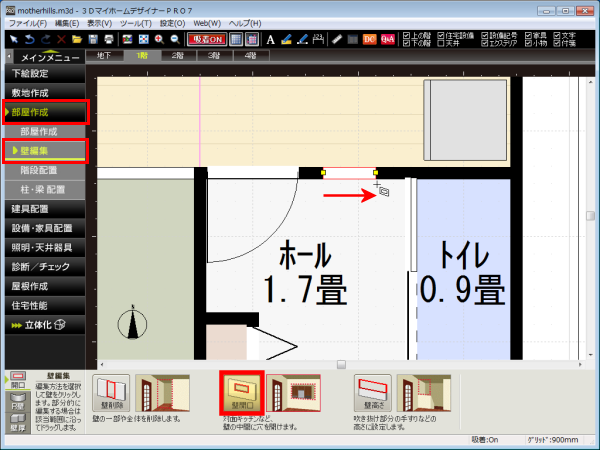

1. 間取り画面でナビの［部屋・壁・階段］―［壁を編集］を選択します。
   パレットの［壁開口］ボタンをクリックし、ニッチを作成する壁にドラッグして開口部を設定します。

2. 設定した壁開口をダブルクリックします。

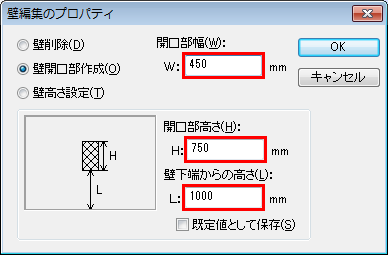

   ［壁編集のプロパティ］で、「開口部幅」と「開口部の高さ」にニッチのサイズを入力し、「壁下端からの高さ」に床からの高さを入力します。
   設定が完了したら［ＯＫ］をクリックします。

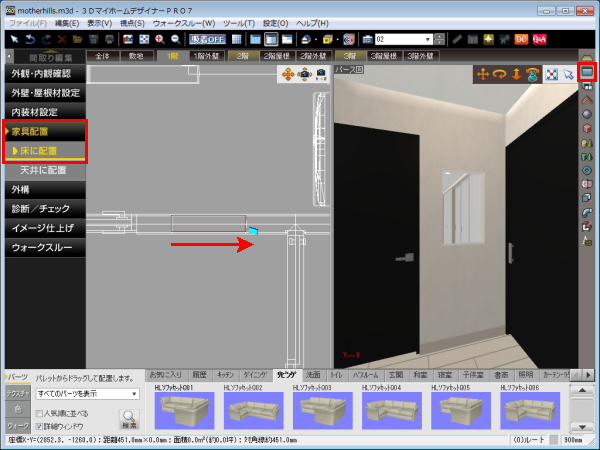

3. 立体化し、３Ｄ画面でナビの［家具配置］―［床に配置］を選択します。
   形状作成パレットから［壁］ツールをクリックし、平面図上をドラッグして適当な壁を作成します。

4. 作成した壁をダブルクリックします。
   ［直方体プロパティ］で、「幅」と「高さ」にニッチのサイズ（間取り画面で設定した壁開口のサイズ）を入力し、「奥行」には開口部をふさぐための壁の厚みを入力します。
   ここでは壁の厚みを「20mm」としています。
   また、「Z」には作成した壁の配置高さを入力します。
   ここでは「Z＝1375mm」としています。

   「Z＝1375mm」とした理由を説明します。
   形状作成ツールで作成された壁の原点は、常に中心に位置しています。
   そのため、作成した壁を床から1000mm（間取り画面で設定した『壁下端からの高さ』）に合わせて配置するには、原点の位置＝壁の高さ÷2＋1000mm＝375mm＋1000mm＝1375mm　となります。

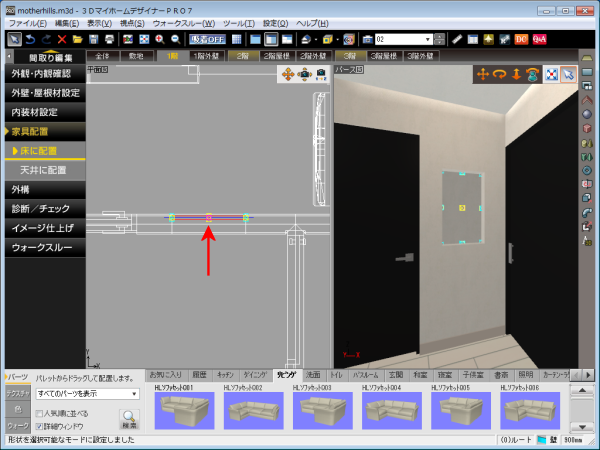

5. 平面図上でサイズ調整した壁をドラッグし、ニッチの奥側に配置します。

6. テクスチャパレットに切り替え、周囲の壁紙と同じテクスチャを貼り付けて仕上げます。
