部屋の中に仕切りの壁(袖壁)を作成する

公開日:2010年7月20日

■詳細

部屋に仕切りなどの一枚壁を入力したい場合は、2通りの作成方法があります。

【部屋を分割して作成する】
部屋を分割して配置し、残したい部分以外を「壁削除」することで1枚壁とすることができます。
【柱を利用して作成する】
間取り画面で配置した柱のサイズを変更して一枚壁として代用できます。


■操作方法

<部屋を分割して作成する>

  1. 間取り画面でナビの[部屋作成]―[部屋作成]を選択し、壁を作成したい場所を境に、部屋を2つ配置します。

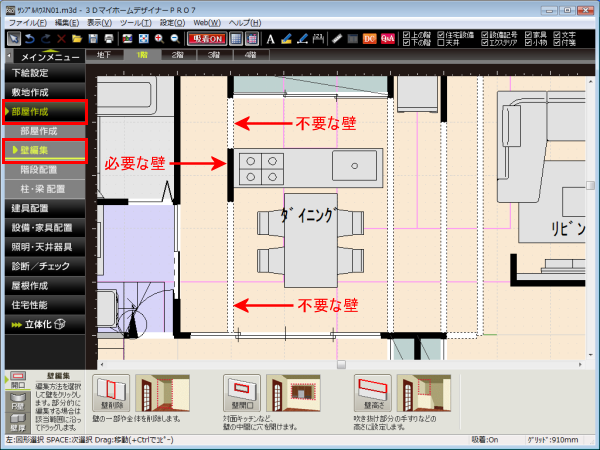

  2. ナビを[部屋作成]―[壁編集]を選択し、パレットの[壁削除]をクリックし、仕切り壁にしたい部分を残し、必要のない壁をドラッグして削除します。

<柱を利用して作成する>

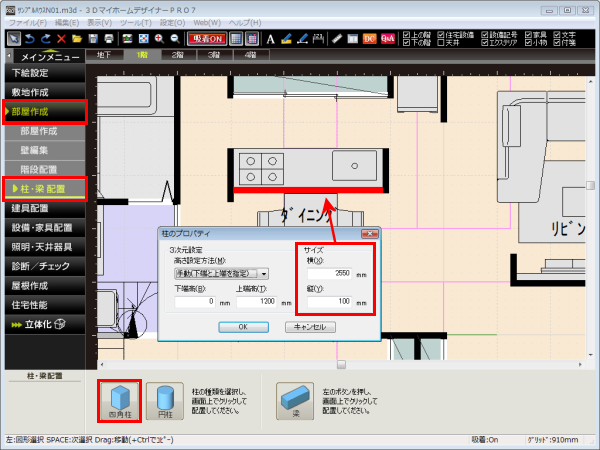

  1. 間取り画面でナビの[部屋作成]―[柱・梁配置]を選択し、パレットの[四角柱]ボタンをクリックし、作業画面をクリックして適当な柱を配置します。
  2. 配置した柱をダブルクリックし、[柱のプロパティ]で一枚壁のサイズを入力して[OK]をクリックします。

    一枚壁を手すり壁にする場合は、「高さ設定方法」を「手動(下端と上端を指定)」に切り替え、下端高と上端高に数値を入力します。
  3. サイズ変更した柱の位置を調整します。
