3DマイホームデザイナーPRO6

間取り図やパース図をほかのアプリケーションで利用するには?



公開日:2008年7月23日

■詳細

3DマイホームデザイナーPRO6で作成した間取り図や3Dパースはいくつかのファイル形式で出力できます。
出力したファイルは出力したファイル形式に対応しているほかのアプリケーションで利用できます。
間取り画面では、「BMP形式」「JPEG形式」「EMF形式」「JWC形式」「2次元DXF形式」に出力できます。
3D画面では、「BMP形式」「JPEG形式」「3次元DXF形式※」に出力できます。
※「3次元DXF形式」に出力できるのは「3DマイホームデザイナーPRO6 PREMIUM」をお使いの場合です。


■操作方法

<BMP形式、JPEG形式に出力する場合>

間取り図や3DパースをBMP形式、JEPG形式で保存する方法は、「間取り図やパース図をインターネットで公開したい」をご覧ください。


<間取り図を2DDXF形式に出力する場合>

間取り図を2DDXF形式で保存して、JW_CADやCADソフトで利用できます。

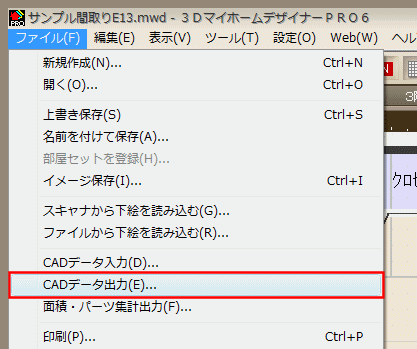

  1. 間取り画面の「ファイル」メニューから[CADデータ出力]を選択します。

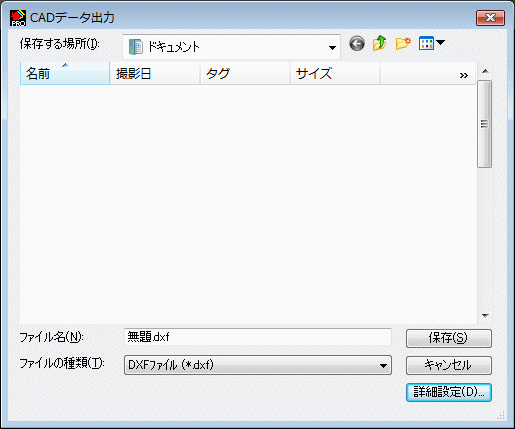

  2. [CADデータ出力]で次の項目を設定、切り替え、入力して[OK]をクリックします。
    ・保存する場所:ファイルを保存するフォルダを選択します。
    ・ファイル名:保存するファイルの名前を入力します。
    ・ファイルの種類:DXF形式かJW_CADG形式の必要な形式に切り替えます。

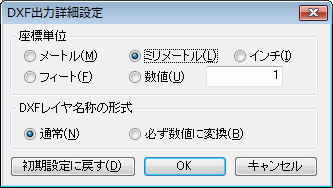

    ・[詳細設定]ボタン:DXF出力する座標単位、レイヤ名称の形式を設定します。

<3Dパースを3次元DXF形式に出力する場合>

3Dパースを3DDXF形式で保存して、3Dモデリングソフトで利用できます。

  1. 3D画面の「ファイル」メニューから[DXF形式で保存]を選択します。
  2. [M3D→DXF変換]で出力する3DDXF形式の詳細を設定して[DXF変換]をクリックします。

    詳しくはリファレンスマニュアル208〜210ページをご覧ください。

    3DDXFに出力する際、一部のメーカー様のパーツが出力されません。
    詳しくはこちらをご覧ください。
