腰折れ屋根を作成する



公開日:2008年7月23日

■詳細

屋根の「一面ずつ」作成を利用して、マンサード屋根の作図例をご紹介します。

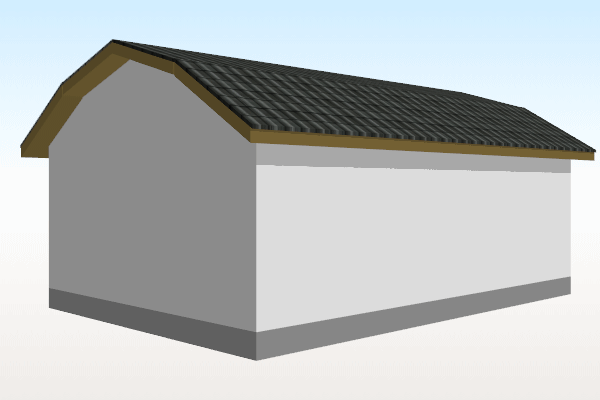

このイメージは上屋根の勾配を3寸、下屋根の勾配を6寸にしております。


■操作方法

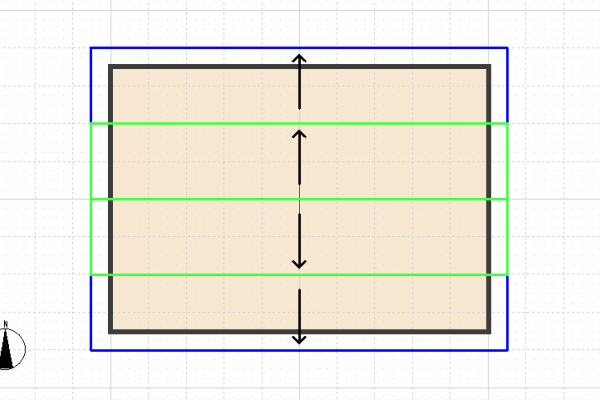

作図例

  1. 上屋根(作図例の緑色の屋根)から作成します。屋根の勾配と軒桁の高さを設定します。

    勾配、軒桁の高さは作例の数値です。実際にデザインする建物の勾配、軒桁の高さを求めて設定してください。
  2. 次に下屋根(作図例の青色の屋根)を作成します。屋根の勾配と軒桁の高さを設定します。

    勾配、軒桁の高さは作例の数値です。実際にデザインする建物の勾配、軒桁の高さを求めて設定してください。
