錣(しろこ)屋根を作成する
公開日:2008年7月23日
■詳細
屋根の「一面ずつ」作成を利用して、錣(しろこ)屋根の作図例をご紹介します。

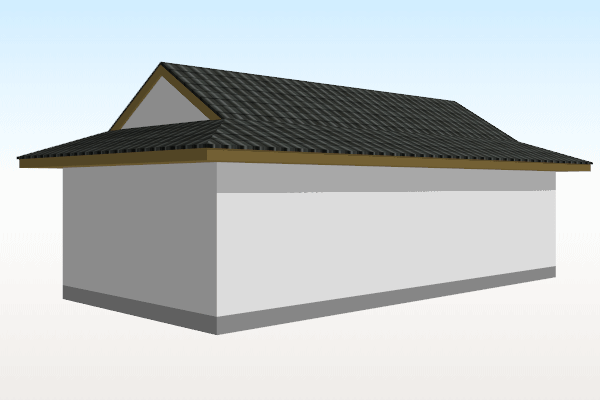

このイメージは上屋根の勾配を6寸、下屋根の勾配を4寸にしております。
■操作方法

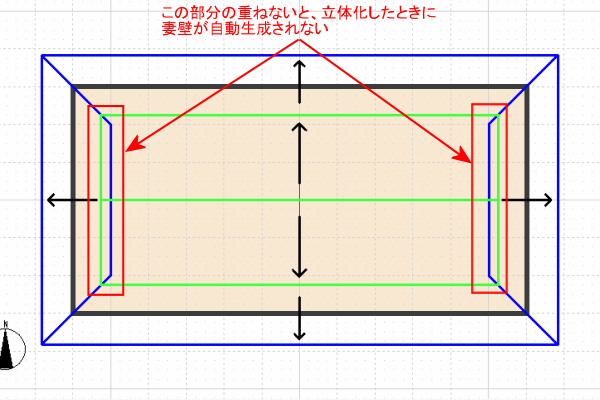

作図例
上屋根(作図例の緑色の屋根)から作成します。屋根の勾配と軒桁の高さを設定します。
勾配、軒桁の高さは作例の数値です。実際にデザインする建物の勾配、軒桁の高さを求めて設定してください。

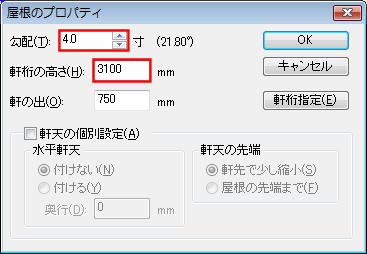

次に下屋根(作図例の青色の屋根)を作成します。屋根の勾配と軒桁の高さを設定します。
このとき、作図例で赤く囲われている部分のように、上屋根と下屋根を重なるように作成しないと、立体化したときに妻壁が自動生成されず、空洞になってしまいます。
