3DマイホームデザイナーPRO6

擁壁ガレージを作成する

公開日:2008年7月23日

■詳細

建物の基準となる線(GL)を設定し、敷地の高低差設定で擁壁を作成して「地下」のフロアにインナーガレージの部屋を配置して擁壁ガレージを作成できます。
ここでは、擁壁2.5mの敷地に高さ2200mmのガレージを作成しています。


■操作方法

  1. 間取り画面のナビの[敷地作成]−[敷地作成]で敷地を作成します。

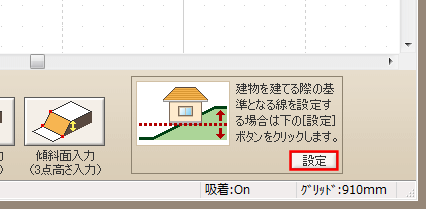

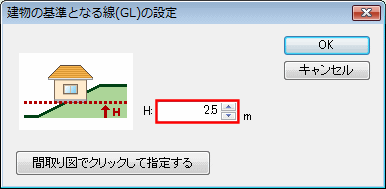

  2. ナビの[敷地作成]−[高低差設定]を選択し、パレットの[設定]ボタンをクリックして「建物の基準となる線(GL)」を「2.5m」に設定します。

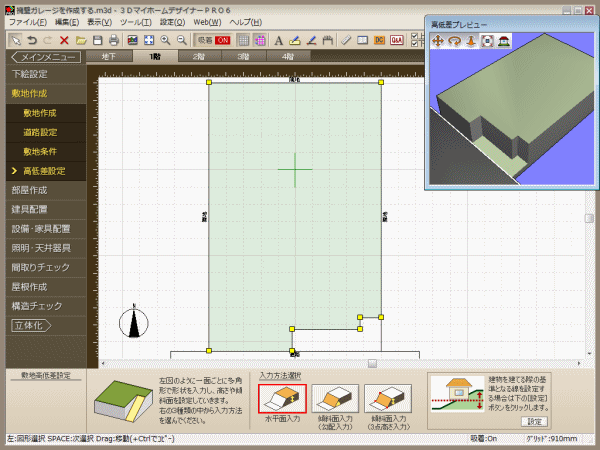

  3. パレットの[水平面入力]ボタンをクリックし、階段以外の擁壁(2.5m)を作成します。

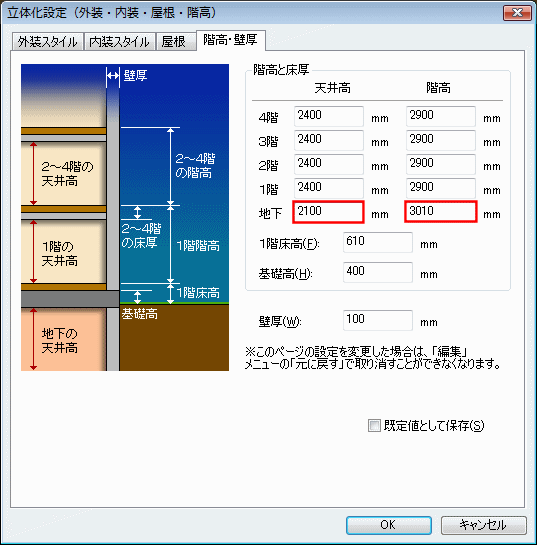

  4. 「設定」メニューの「立体化設定(外装・内装・屋根・階高)」をクリックし、「立体化設定」を[階高・壁厚]タブに切り替えます。
  5. 地下の天井高に「2100mm」、階高に「3010mm」と入力して[OK]をクリックします。
  6. ナビの[部屋作成]−[部屋作成]を選択し、フロアタブを[地下]に切り替えます。

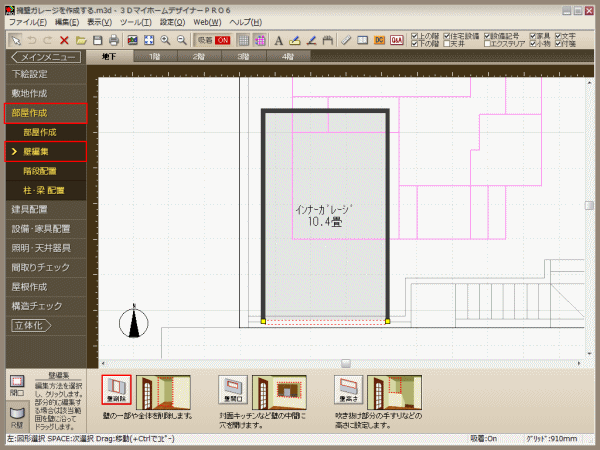

  7. 「インナーガレージ」の部屋を配置し、ナビの[部屋作成]−[壁編集]切り替え、パレットの[壁削除]をクリックして、インナーガレージの正面の壁を削除します。

    ガレージシャッターにする場合は、ナビの[建具配置]−[ドア配置]を選択し、パレットの[室外用戸]からガレージシャッターを配置し、サイズや高さを調整してください。

    ガレージの天井高や擁壁の高さによって、設定する地下の天井高、階高の数値は異なります。
    この作成例を参考に必要な数値を算出してください。
