半円形の窓を取り付けたい

詳細


サッシの上部や妻壁に半円形の窓を取り付けたい

  T サッシ上部に取り付ける U 妻壁に取り付ける


半円形の窓パーツをこちらからダウンロードしてご利用ください。
※半円形の窓パーツについて
これらのパーツには、窓の周囲に壁をつけて四角形のパーツに仕上げています。これは間取り、3Dで配置する際に開口部を簡単に設置するためです。

T サッシ上部に取り付ける

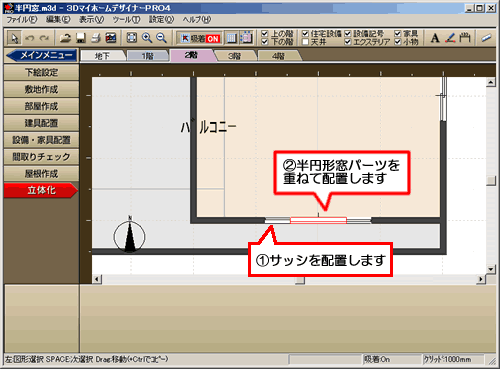

1. サッシを配置し、サッシに重なるように半円形の窓パーツを配置します。

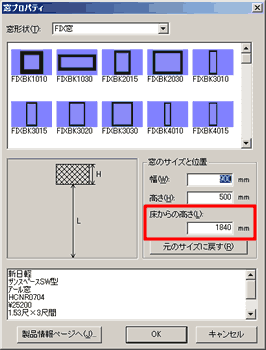

2. 配置した半円形窓をダブルクリックします。プロパティで配置高を変更します。

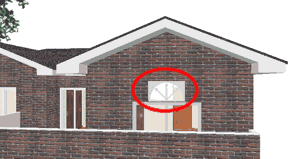

3. 立体化します。

  建具パーツのまわりの壁にはテクスチャがつかないので、この部分に同じテクスチャを貼り付けます。
スタイル設定で設定したテクスチャを貼り付けたい場合には、あらかじめお気に入りパレットに入れておく必要があります。手順はこちら(スタイル設定のテクスチャを貼り付ける方法)をご参照ください。

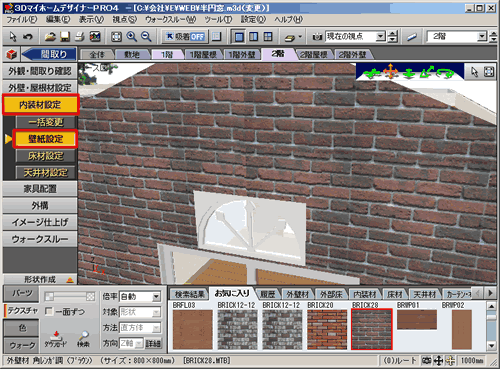

4. 外壁材を貼ります。このときナビは「内装材設定」の「壁紙設定」ナビを選択してください。(内装材も同じように設定してください)

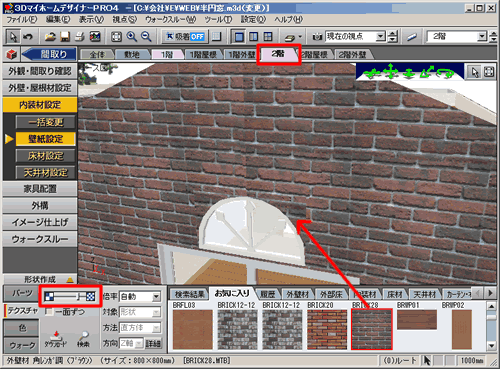

5. フロアタブを切り替えて、外壁材を窓の周囲の壁に貼り付けます。貼り付け直後にスライダーで貼り付けサイズを調整してください。
