雨戸を取り付けたい


操作方法


間取りの建具パーツには雨戸のパーツがありません。雨戸は戸袋部分のパーツを立体化後にサッシの横に配置して取り付けます。

1. 間取りではサッシの窓のみ配置しておきます。
2. 立体化します。

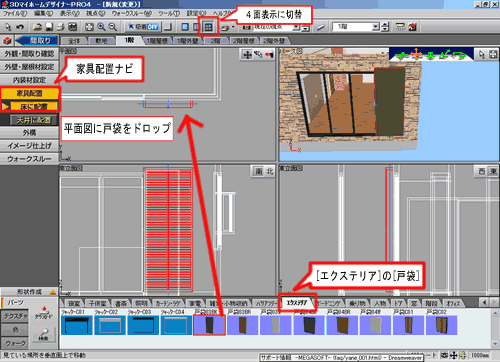

3. ナビの「家具配置」を選択します。
4. 画面の表示を「四面表示」に切り替えます。
5. 戸袋を取り付けたい窓のあたりを拡大ツールでドラッグして囲み、配置しやすいように大きく表示しておきます。
6. パーツパレットの[エクステリア]タブをクリックし、表示されたカテゴリの中から「戸袋」を選択します。
7. パレットに戸袋パーツが表示されますので、希望のパーツを平面図上にドラッグ&ドロップします。

8. 配置後、サッシにあうように戸袋パーツの大きさを設定します。
パーツをダブルクリックし、プロパティで大きさを入力します。再度四面図で配置位置を調整します。
