照明パーツへの光源設定方法

詳細


「3DマイホームデザイナーPRO4」では、配置した照明パーツがレンダリングを行うと直接光るのではなく、光源自体を、 空間中の任意の位置(照明パーツを配置した位置など)に配置することで、照明効果を表現します。


最新版「3DマイホームデザイナーPRO8」に収録されている照明パーツには光源が登録されており、配置するだけでは光源が点灯します。

「3DマイホームデザイナーPRO8」製品情報

操作方法


以下の内観パースに光源を追加し、レンダリングの際に照明パーツが光っているように設定します。

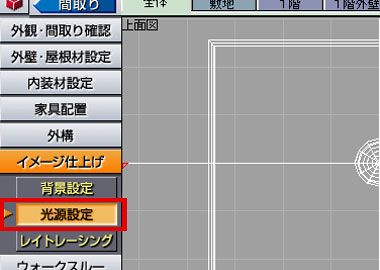

1. ナビの[ イメージ仕上げ ]から[ 光源設定 ]を選択します。



2.

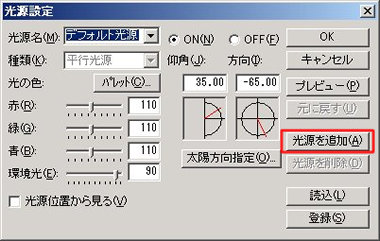

[ 光源設定 ]ウィンドウの[ 光源の追加 ]ボタンをクリックし、新規光源を追加します。

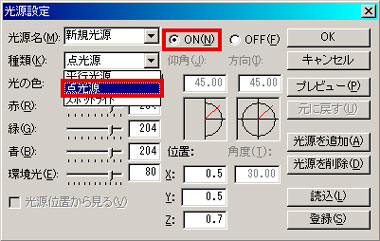

  光源のON/OFFの[ ON ]にチェックを入れ、種類を[ 点光源 ]に設定します。
※配置する照明パーツによって光源の種類は変更します。
ここでは配置されている照明パーツがシーリングのため[ 点光源 ]に設定します。



3.

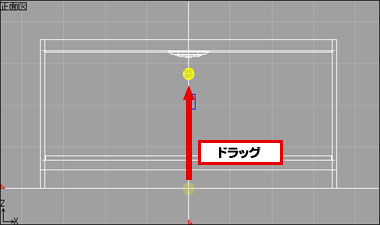

光源をドラッグして照明パーツの真下に移動します。
[ 光源設定 ]ウィンドウの[ 位置 ]に数値を入力することでも光源の位置は移動することができます。
