ニッチを作成する

公開日:2011年12月19日

■詳細

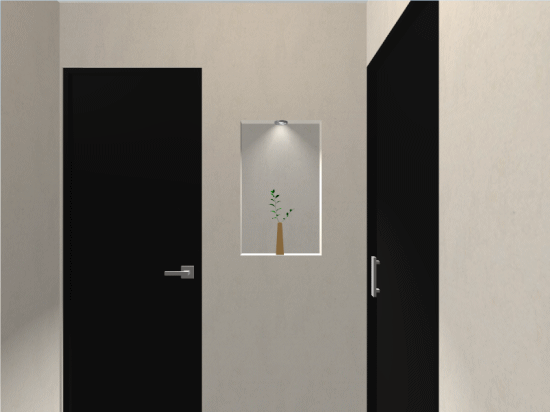

部屋にニッチを作成する一番簡単な方法は、あらかじめ間取り画面で壁編集の「壁開口」で開口部を作成しておき、立体化してから形状作成ツールの「壁」で開口部をふさぐ壁を作成してはめ込みます。


■操作方法

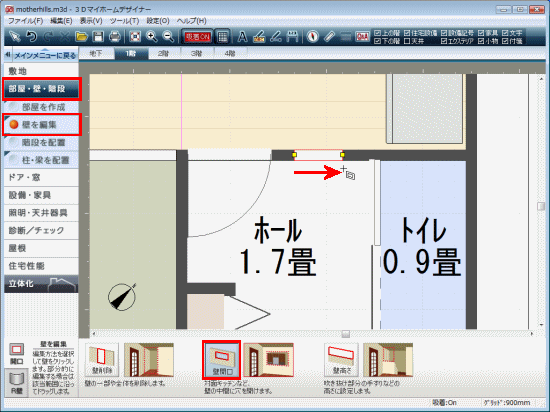

  1. 間取り画面でナビの[部屋・壁・階段]―[壁を編集]を選択します。
    パレットの[壁開口]ボタンをクリックし、ニッチを作成する壁にドラッグして開口部を設定します。

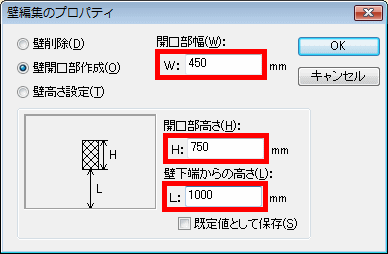

  2. 設定した壁開口をダブルクリックします。
    [壁編集のプロパティ]で、「開口部幅」と「開口部の高さ」にニッチのサイズを入力し、「壁下端からの高さ」に床からの高さを入力します。
    設定が完了したら[OK]をクリックします。

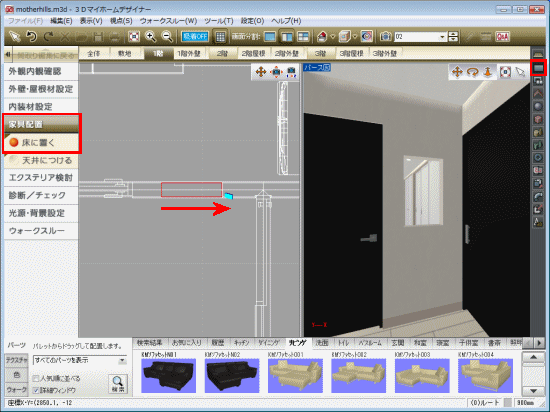

  3. 立体化し、3D画面でナビの[家具配置]―[床に配置]を選択します。
    形状作成パレットから[壁]ツールをクリックし、平面図上をドラッグして適当な壁を作成します。

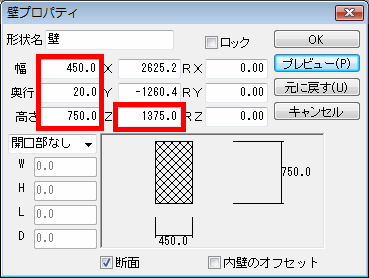

  4. 作成した壁をダブルクリックします。
    [直方体プロパティ]で、「幅」と「高さ」にニッチのサイズ(間取り画面で設定した壁開口のサイズ)を入力し、「奥行」には開口部をふさぐための壁の厚みを入力します。
    ここでは壁の厚みを「20mm」としています。
    また、「Z」には作成した壁の配置高さを入力します。
    ここでは「Z=1375mm」としています。

    「Z=1375mm」とした理由を説明します。
    形状作成ツールで作成された壁の原点は、常に中心に位置しています。
    そのため、作成した壁を床から1000mm(間取り画面で設定した『壁下端からの高さ』)に合わせて配置するには、原点の位置=壁の高さ÷2+1000mm=375mm+1000mm=1375mm となります。

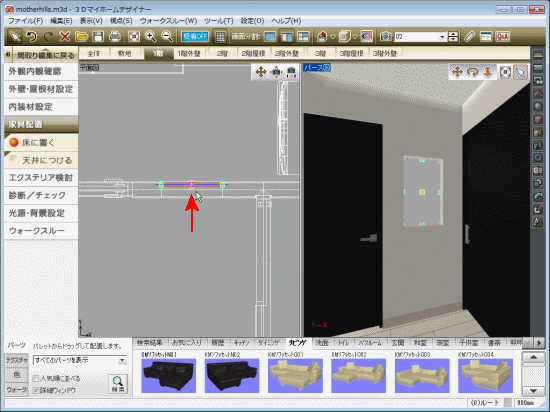

  5. 平面図上でサイズ調整した壁をドラッグし、ニッチの奥側に配置します。
  6. テクスチャパレットに切り替え、周囲の壁紙と同じテクスチャを貼り付けて仕上げます。



上記操作でも問題が解決しない場合には、サポートセンターまでご連絡ください。 なお、その際にはご使用の環境や具体的な現象をご一緒にお知らせください。
