パース図をきれいに表示・印刷する

■詳細

ご使用のパソコンに搭載されているビデオカードによっては、グラフィックスライブラリが「OpenGL」でしか利用できず、立体化したときにパース図が粗く表示されます。
そのため、［ファイル］メニューの［印刷］―［パース図］から印刷したパース図は、表示されている状態がそのまま印刷されるので、印刷結果も粗くなります。
その場合、「高画質イメージ作成」機能で一旦きれいにレンダリングした画像を印刷してください。

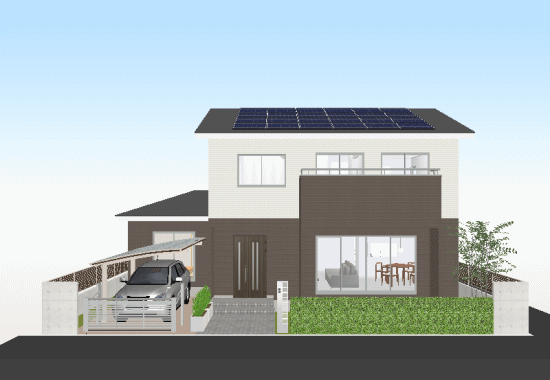

【OpenGLモードのパース図】

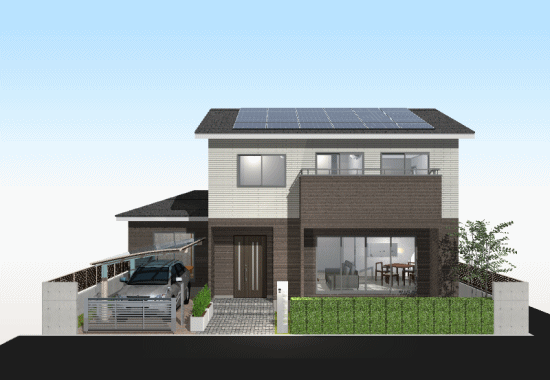

【高画質イメージ作成で出力されたパース図】

■操作方法

1. ３Ｄ画面で［ツール］メニューの［高画質イメージ作成］を選択します。

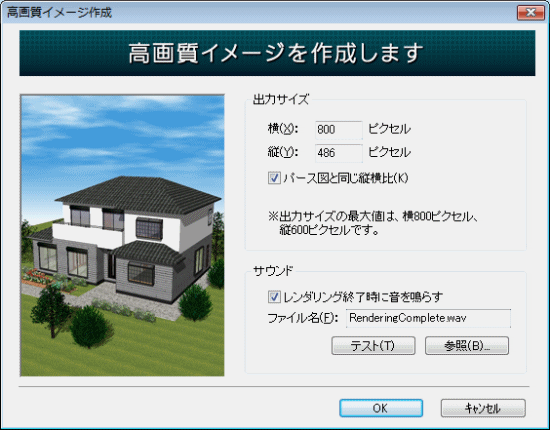

2. ［高画質イメージ作成］で出力サイズなどを設置して［ＯＫ］をクリックします。

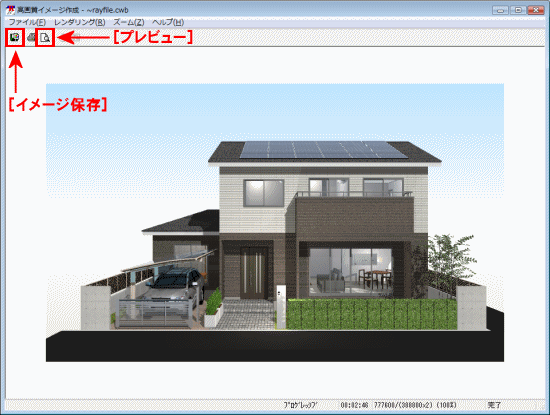

3. 高画質イメージ作成が完了したら、ツールバーの［イメージ保存］をクリックし、ファイル名を入力、ファイルの種類を設定して［ＯＫ］をクリックします。
   出力したイメージを直接印刷するときは、ツールバーの［プレビュー］をクリックします。

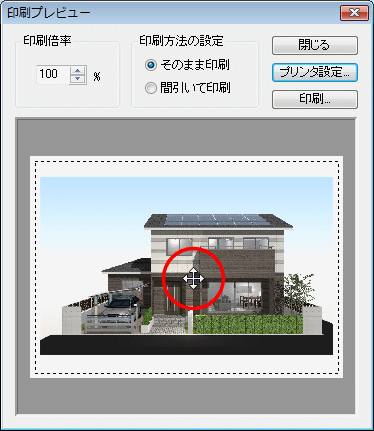

4. ［印刷プレビュー］で画像をドラッグしてレイアウトを調整、［プリンタ設定］をクリックして用紙の向きなどを設定して［印刷］をクリックします。



上記操作でも問題が解決しない場合には、サポートセンターまでご連絡ください。 なお、その際にはご使用の環境や具体的な現象をご一緒にお知らせください。
