3D画面で同じパーツを等間隔でコピーして配置する

公開日:2010年1月13日

■詳細

同じパーツをコピーして等間隔で配置するときは、パーツの座標を指定して配置します。
ここではフェンスのパーツで説明しています。


■操作方法

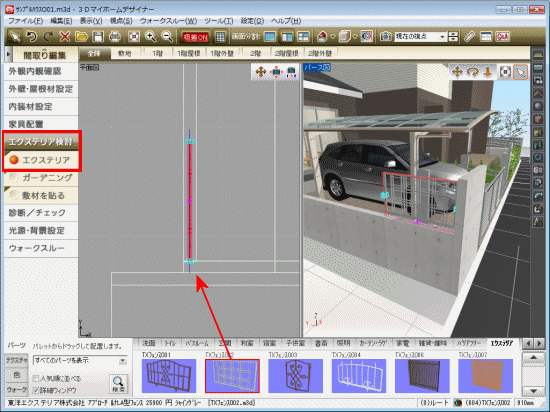

  1. ナビの[エクステリア検討]―[エクステリア]を選択し、パレットからフェンスを配置して位置を調整します。

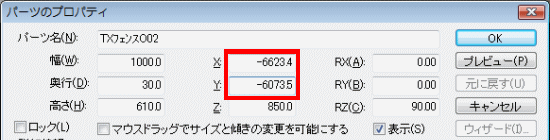

  2. 配置したフェンスをダブルクリックし、[パーツのプロパティ]で「X」と「Y」の数値をメモしておきます。
  3. 配置したフェンスをコピーして貼り付け、貼り付けたフェンスをダブルクリックします。

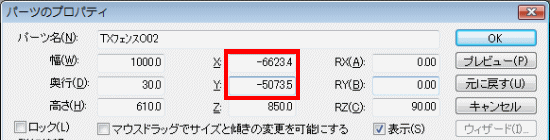

    [パーツのプロパティ]の「X」と「Y」に同じ間隔になるように数値を入力して[OK]をクリックします。

    ここで配置しているフェンスのパーツは「幅」が「1000mm」です。
    配置方向がY軸に向かって奥側に連続して配置していきたいので、1つ目のパーツの「Y」の座標値「-6073.5」にパーツの幅「1000」を足した「-5073.5」と入力しています。
    「X」は1つ目のパーツと同じ「-6623.4」と入力しています。

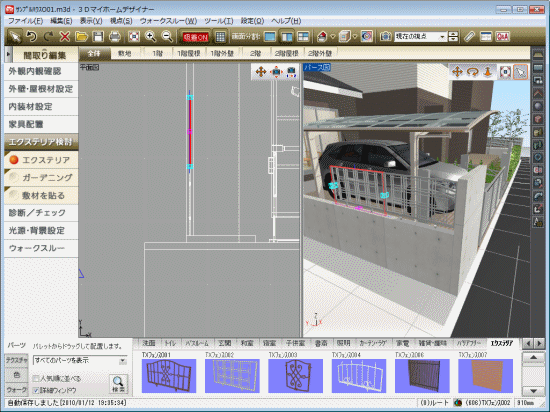

    1つ目と2つ目のフェンスパーツが隙間なく配置されます。

  4. 同じ要領で、3つ目以降のパーツをコピーして配置し、[パーツのプロパティ]の「Y」に3つ目はさらに「1000」を足した「-4073.5」、4つ目は「-3073.5」、5つ目は「-2073.5」、6つ目は「-1073.5」、7つ目は「-73.5」、7つ目は「926.5」…と入力して位置を決定します。



上記操作でも問題が解決しない場合には、サポートセンターまでご連絡ください。 なお、その際にはご使用の環境や具体的な現象をご一緒にお知らせください。
