パーツや形状の配置基準点(原点)について



詳細

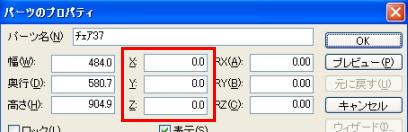

パーツや形状をダブルクリックすると[プロパティ]ウィンドウが表示され、[X]/[Y]/[Z]には座標(配置位置)が表示されます。それぞれの座標の基準になっているのは、パーツを選択したときに表示されるピンクのポイントです。これを「配置基準点」といいます。

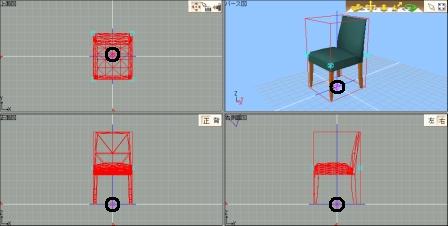

●パーツの場合

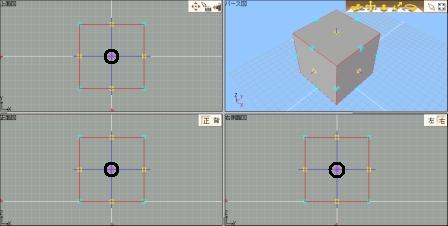

●形状の場合




配置基準点の位置はパーツによって異なります。 パーツの配置基準点は変更することができます(形状の配置基準点は形状の中心にあり、変更できません)。
たとえば同じ座標で同じパーツを配置しても、それぞれの配置基準点が違うと配置場所も違います。
下図の2つの椅子の座標は[X]=0/[Y]=0/[Z]=0で同じです。

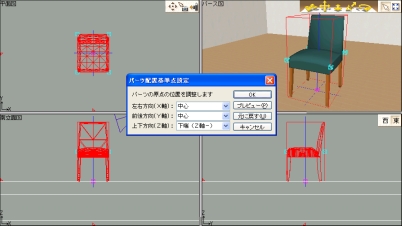

●パーツ配置基準点を[中心][中心][下端]に設定した場合

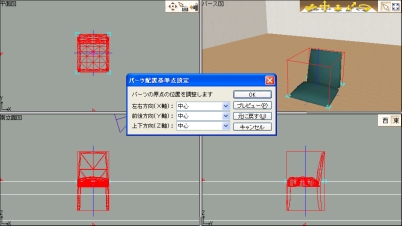

●パーツ配置基準点を[中心][中心][中心]に設定した場合


操作方法
1. パーツの配置基準点を変更します。
パーツを選択して[編集]メニューの[パーツ配置基準点設定]を選択します。

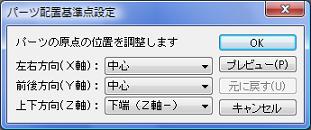

2. [パーツ配置基準点設定]ウィンドウで[左右方向(X軸)]/[前後方向(Y軸)]/[上下方向(Z軸)]を設定して[OK]をクリックします。
