屋根に天窓を配置する

■詳細

屋根に天窓用のパーツを配置する方法です。天窓用のパーツは、FIX窓を利用します。

■操作方法

1. 間取り画面でナビの［屋根作成］−［屋根を作成］を選択し、屋根面を右クリックして「屋根の立体化設定」を選択します。

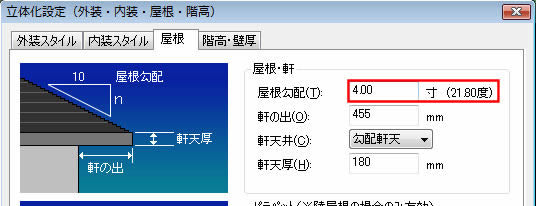

2. ［立体化設定］の［屋根］タブで屋根勾配を設定します。
   その時、屋根勾配の角度をメモしておきます。

3. 立体化し、３Ｄ画面でナビの［エクステリア検討］−［エクステリア］を選択し、フロアタブの［２階屋根］を選択します。
   ※平屋は［１階屋根］、３階建ては［３階屋根］、４階建ては［４階屋根］を選択します。

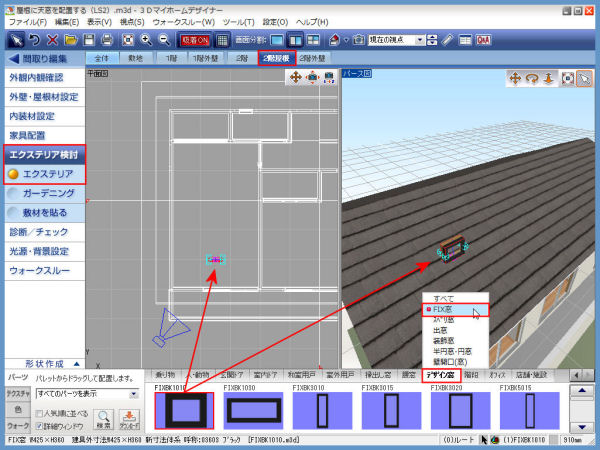

4. パーツパレットの［ﾃﾞｻﾞｲﾝ窓］タブをクリックし、分類リストから「FIX窓」を選択します。
5. パレットからFIX窓を屋根に配置します。

6. 配置したFIX窓は垂直に立った状態です。これを屋根勾配に合うように角度を調整する必要があります。

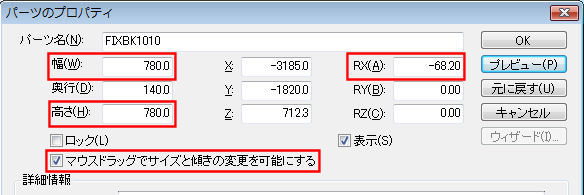

   配置したFIX窓をダブルクリックし、［パーツのプロパティ］で「RX」に90°から屋根勾配の角度を引いた数値を計算し、その数値にマイナスをつけた数値を入力します。

   例えば4寸勾配（21.80°）の場合、90−21.8＝68.2　→　-68.2 となります。
   必要であれば、「幅」と「高さ」の数値を変更し、FIX窓のサイズを調整し、「マウスドラッグでサイズと傾きの変更を可能にする」にチェックを入れて［ＯＫ］をクリックします。

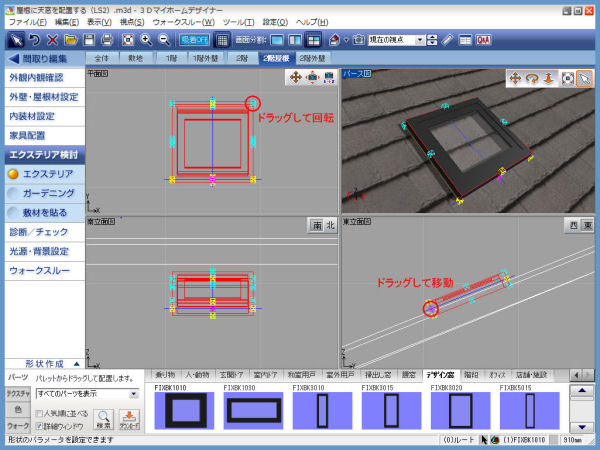

7. ツールバーの［四面図表示］ボタンをクリックして画面を切り替え、平面図と立面図でピンクの原点をドラッグして位置を調整します。

   必要であれば、平面図で水色のハンドルをドラッグして屋根の勾配に合うように回転します。
8. FIX窓に透明度の低いガラスの色を貼り付けると、仕上がりがきれいです。
   色パレットを選択して「対象」を「形状」に切り替え、［ｶﾞﾗｽ］タブをクリックします。
   パレットからガラスの色をFIX窓のガラスに貼り付けます。
