パーツの一部を変更するには

詳細
「システムキッチンの上部の棚だけを削除したい」「サッシの枠の色だけを変更したい」「ソファセットの一部を編集したい」などのように、既存のパーツの一部を編集したい場合は、そのパーツのパーツ階層へ移動して編集します。

操作方法

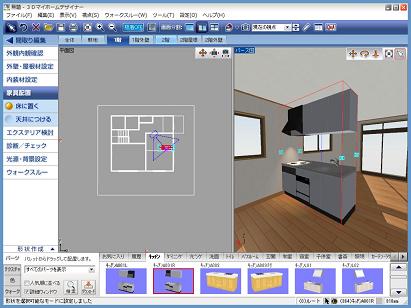

1. ここではシステムキッチンパーツの吊戸棚を削除します。「キッチンA001R」を配置しています。
2. パーツ階層に移動します。パーツを選択し、右クリックメニューから[このパーツ階層へ移る]を選択します。

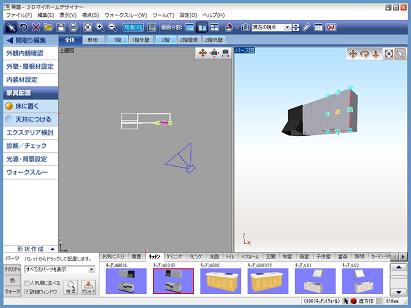

3. 次に変更したい部分だけ(ここでは吊戸棚)をクリックして選択できるようになるまで、この操作を繰り返しパーツ階層に移動します。
※パーツは階層を持っています。ほとんどのパーツはいくつもの形状を組み合わせて作成されており、これらの形状がグループにまとめられ、それらが一つのパーツとしてまとめられています。
一部分の色を変更したり、削除したりする場合には、変更したい形状が選択できる階層に移動してから操作します。
なお、階層構造はパーツによって異なります。
4. 吊戸棚だけを選択できるようになったら、キーボードの[Del]キーを押して削除します。
5. 変更できたら元の階層に戻ります。[ツール]メニューの[最上層のパーツ階層へ移る]を選択します。

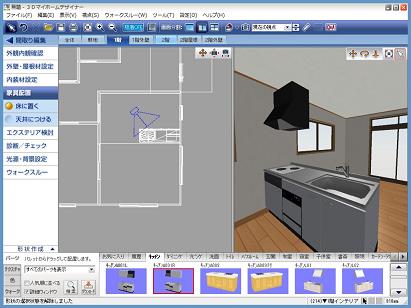

6. 吊戸棚を削除できました。
