部屋の中に仕切りの壁を作成するには


1/1ページ

公開日:2008年1月8日

■詳細

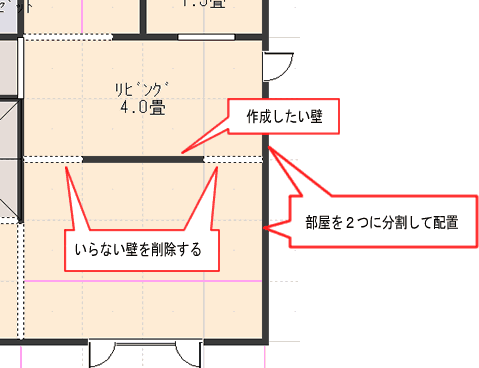

部屋の中に一枚壁を入力した場合など、間取りでは壁だけを入力する機能がありませんので、その場合は部屋を分割して配置し、残したい壁以外の壁を削除するか、立体化後に形状作成ツールで壁を入力する方法で表現します。


■操作方法

[間取りで操作する]

  1. 間取り画面の「ファイル」メニューから[CADデータ出力]を選択します。
  2. いらない壁を「壁削除」で削除します。


[立体化後に壁を作成する]

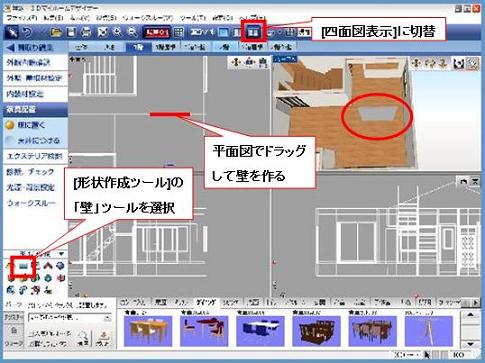

  1. [家具配置]ナビを選択します。
  2. 形状作成ツールの[壁]ツールをクリックし、平面図で作成したい場所にドラッグして壁を作成します。

    ※形状作成ツールの使用方法はこちらのページを参考にしてください。
  3. 入力した壁をダブルクリックし、壁の大きさを数値で入力します。または、立面図で直接作成した壁の黄色のコントロールポイントをドラッグして大きさを調整することもできます。
