3Dマイホームデザイナー2006

既存パーツの一部を変更して利用する方法

■こんな場合はどうしたらいいの?

  • サッシの枠の色を変更したい。
  • ソファセットの一部を利用したい。
  • システムキッチンの上部の棚を削除したい。

■操作手順

  1. メインメニューから「3Dモデリング」を選択し、3D画面を起動します。

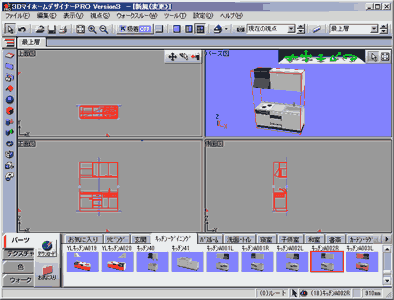

  2. パーツパレットから変更したいパーツを上面図かパース図の方にドラッグ&ドロップして配置します。(ここでは[キッチンA002R]を配置しています。)
  3. パーツの階層に移動します。パーツを選択し、右クリックメニューから[このパーツ階層へ移る]を選択します。
    次に変更したい部分(たとえばシステムキッチンの上部など)をクリックして選択できるようになるまで、この操作を繰り返しパーツ階層に移動します。

    パーツは階層を持っています。ほとんどのパーツはいくつもの形状を組み合わせて作成されており、これらの形状がグループにまとめられ、それらが一つのパーツとしてまとめられています。
    一部分の色を変更したり、削除したりする場合には、変更したい形状が選択できる階層に移動し、操作します。
    なお、パーツによっては形状を組み合わせて作成されていないものもあります。 (dxfデータを元に作成されたパーツなど)
    このようなパーツの場合には分解はできません。

  4. パーツの一部を変更します。 ここではシステムキッチンの扉の色を変更します。
    3番の操作でシステムキッチンの開き戸を選択できる階層に移動します。

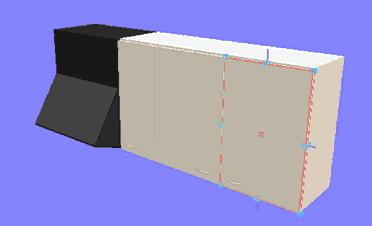

    扉部分をクリックすると、扉部分だけが選択できます。これが一つ上の階層だと棚と換気扇全体が選択されてしまうので一部を変更することができません。

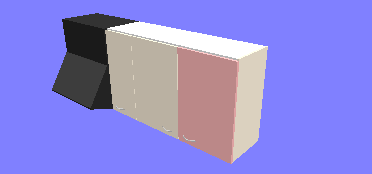

  5. 色パレットから変更したい色を扉にドロップします。

    同じように変更したい部分に色を塗ります。

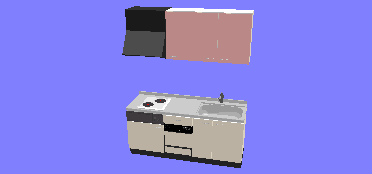

  6. 変更が終わりましたら、「最上層」タブをクリックし、元の階層に戻ります。
  7. パーツを登録します。 パーツを選択後、右クリックします。
    右クリックメニューの「お気に入りに登録」を選択し、名前をつけて保存します。
    登録したパーツはお気に入りパレットに表示されます。

このようにパーツの階層に移動すると、一部の色を変更したりいらない部分を削除して 既存のパーツを変更することができます。
システムキッチンの上部を削除したり、ソファセットの一部を利用する場合には、上部の棚全体(ソファセットなら必要のない部分)が選択できる階層まで移動し、削除します。
サッシの枠の色を変更したい場合には、間取りを立体化後に「家具配置」ナビに移動し、サッシを選択してサッシ枠の形状が選択できる階層に移動します。
サッシ枠の形状に色を塗ります。
