片流れ屋根の作成方法


詳細
3Dマイホームデザイナー2005の屋根作成機能には、「片流れ屋根」の選択肢はありませんが、以下のように設定することで作成が可能です。

手順

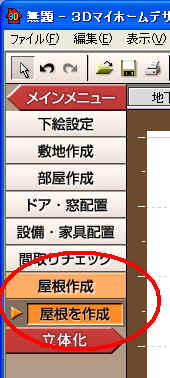

1. 間取り画面のナビゲーションパレットから[屋根作成]を選びます。 ⇒画像

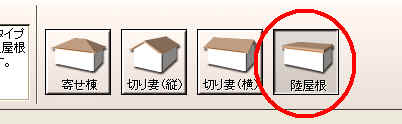

2. 画面下部のパレットから[陸屋根]を選びます。⇒画像

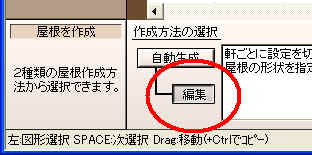

3. 同じくパレットにある[編集]ボタンをクリックします。⇒画像

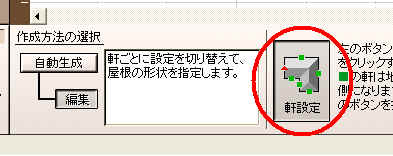

4. [軒設定]ボタンをクリックします。⇒画像

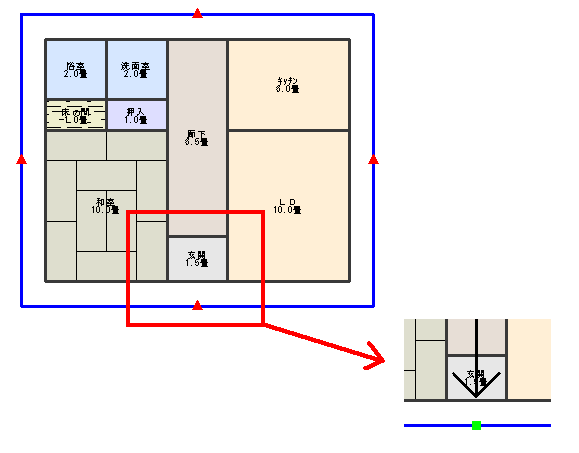

5. 流れの下側となる軒のマークをクリックしマークにします。⇒画像

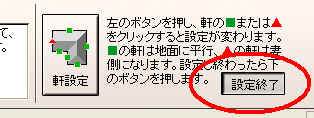

6. [設定終了]ボタンをクリックします。⇒画像
7. [設定]メニューから[立体化設定(外装・内装・屋根・階高)]を選びます。⇒画像

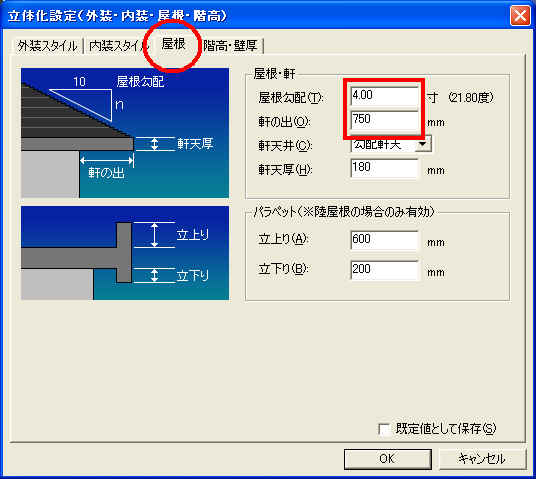

8. [屋根]タブをクリックし、「屋根勾配」と「軒の出」を設定します。⇒画像

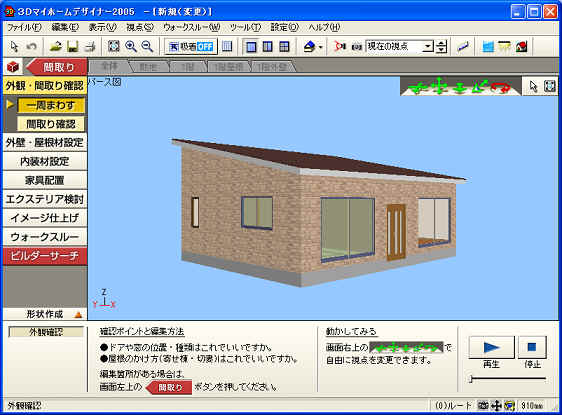

9. 設定が完了したら立体化して確認します。⇒画像

参考情報
3Dマイホームデザイナー2005オフィシャルガイドブックにはこのような作例を多数詳しく解説しております。
ぜひこちらもご参考ください。->オフィシャルガイドブックのページへ
