階段の作成方法
|
14. |

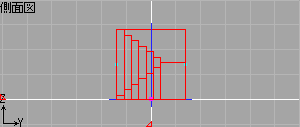

階段の作成はこれで完成です。 |

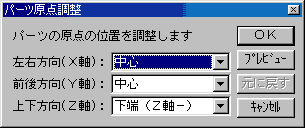

15. | 完成した階段パーツを選択します。 メニューの [編集]−[パーツ原点調整]を選択します。X、Y、Zの位置を下記のとおり設定してください。 |
パーツの原点が調整されます。 |
16. | ユーザーパーツへ登録します。 階段を選択し、メニューの[編集]−「ユーザーパーツへコピー」を選択します。ファイルを保存の画面が表示されますので名前をつけて保存します。 |
パーツパレットの[ユーザーパーツ]タブをクリックすると階段パーツが表示され ます。 |
手すりなど作成する場合には、「円柱ツール」や「押し出し」ツールなどを使用し作成してください。 また、まがり階段などで踏み面が四角形でない場合には「押し出し」ツールを使用し、形状を作成
して位置を調整して配置してください。 |
