階段の上部がふさがってしまう

詳細


間取り画面で階段を作成しても、階段上部がふさがってしまい、階の移動が行えない。


原因


階段を作成すると階段の上階に「吹き抜け」が自動的に作成されます。この吹き抜けが階間を繋ぐ通路になるのですが、吹き抜けのある場所に他の部屋が重なっていると、階間を繋ぐ通路がふさがってしまいます。

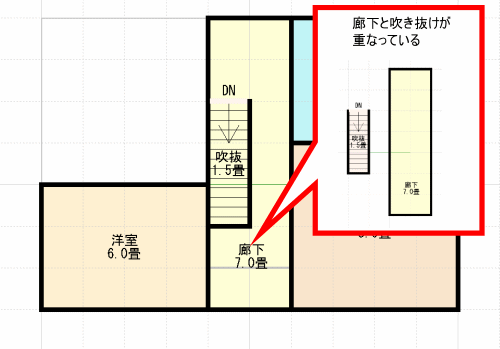

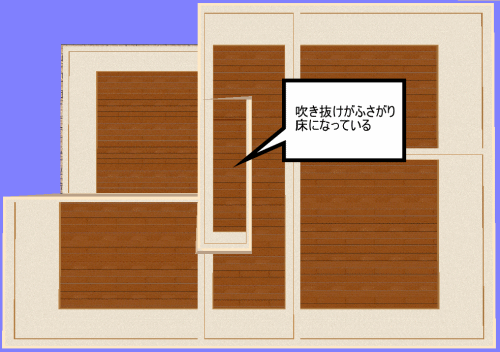

  「吹き抜けと部屋(この例では廊下)が重なった誤った例」

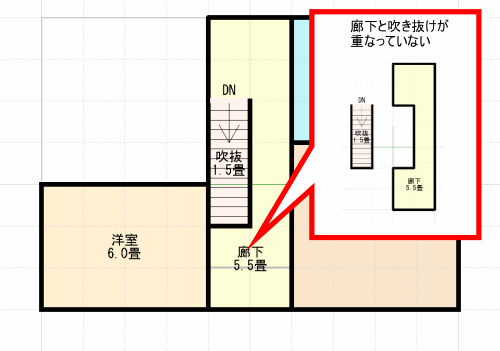

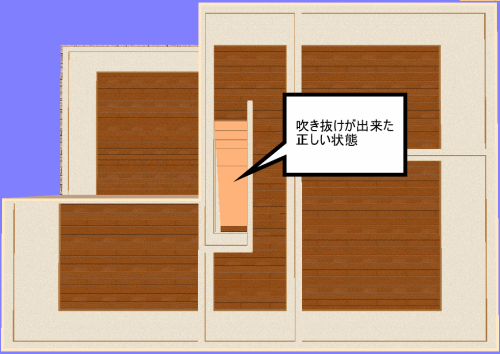

「吹き抜けと部屋(この例では廊下)が重なっていない正しい例」

  吹き抜けはひとつの部屋として配置し、他の部屋(ここでは廊下)と重ならないように配置します。
このような部屋は「多角形」で作成します。

※最新版の「3DマイホームデザイナーLS3」では、配置した部屋を一旦削除しなくても、
 部屋の壁を右クリックして頂点を追加して多角形に変更できます。
