妻壁に窓をつける



間取りから立体化した際にできる妻壁には建具を取り付けることができないので、

立体化後に自動生成された妻壁を削除し、[押し出し]ツールを利用して開口部つきの

妻壁を作成します。



@     妻壁の開口について

妻壁に直接開口はできません。新規形状作成ツールの[押し出し]ツールで、図のように分割した

壁を作成します。

(新規形状作成ツールの詳細は「新規形状作成ツールで作成するパーツや家」をご参考ください。)



1.   新規形状パレットの[押し出し]をクリックし、3面図上でドラッグして適当な形を作成します。

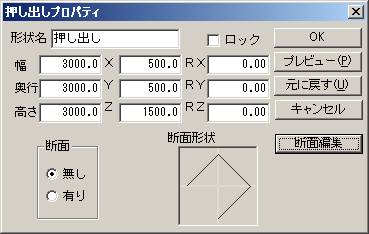

2.   作成した形状をダブルクリックし[押し出しプロパティ]ウィンドウを表示し、断面を「有り」にし、断面編集ボタンを押します。

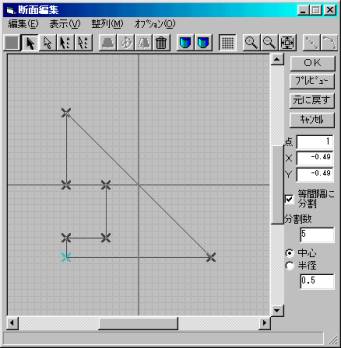

2.断面編集で図のような断面形状を作ります。

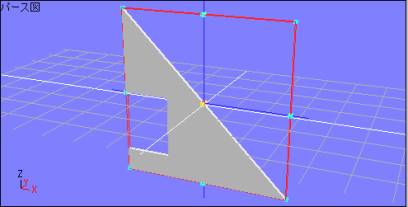

3.これを立たせます。RX90°にしてください。

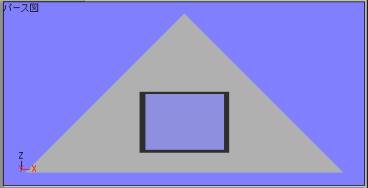

              4.対称の形状をコピーして配置し、窓を入れます。



--------------------------------------------------------------------------------
