切妻屋根の妻壁(三角形の形状)作成方法 |
99/12/24 |
詳細 | |
お問い合わせの多い、切り妻屋根の妻壁部分(三角形の形状)の作成方法をご説明します。 |
|
※ |
最新版の「3DマイホームデザイナーLS3」では、間取り画面で「寄棟」「切り妻」「陸屋根」の中から屋根の形状を選択して立体化でき、同時に妻壁も自動生成されます。 「3DマイホームデザイナーLS3」製品情報はこちら |
具体的な操作例 | |
1. | ツールバーの「押し出しの新規作成」を選びます。 |
2. | 上面図でマウスをドラッグして、形状を出します。(大きさは後で調節します) |
3. | 「押し出しパラメータ設定」ウィンドウを表示させます。 (2で描いた形状をダブルクリックすると表示されます。) |

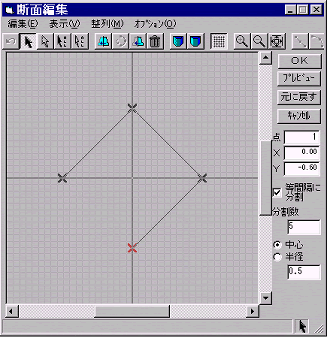

4. | 「断面編集」のウィンドウを表示させます。 |

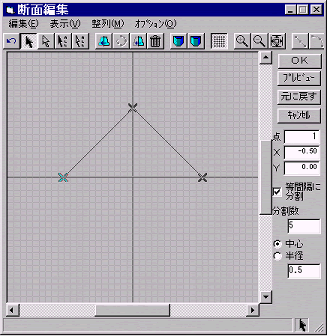

5. | ×印のポイント(一番下)を下の図のように移動させて三角形を作ってください。 |
6. | 「OK」を押してウィンドウを閉じ、「押し出しパラメータ設定」ウィンドウの戻ります。 |

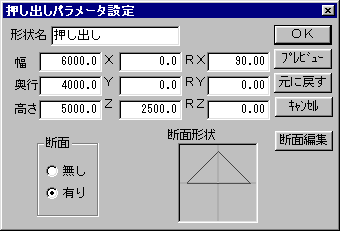

7. | ここで、「幅」「奥行き」「高さ」を調節してください。 |
8. | 「断面」のチェックボックスを「有り」にしてください。 |
9. | このままではこの三角形の形状は正面から見ると寝ているので、RXに90を入力して起き上がらせます。(これは、X軸を中心軸として90度まわすことを意味します) |
10. | 実際に屋根の下にあてはめてみて、「幅」「奥行き」「高さ」などを微調整してください。 |
※これを応用して「断面編集」をうまく使って三角形に限らずいろいろな形を押し出すことができますので、納得した形状が得られるまでカット&トライしてみてください。 | |
