TIPS01:[部品編集]
「KOKUYO」のパーツと組み合わせてカスタマイズできる部品の活用例
前のページに戻る

<<パーツを組み合わせる:例1>>

1.いくつかのKOKUYOパーツを組み合わせて右図のようなパーツをつくります。


2.パーツ「KY事務机A017」のパーツ編集ウィンドウを開き 「KY机上フレームA001」を設置したい面にドラッグ&ドロップします。
「KY机上フレームA001」は机の背面に設置するパーツですので、ツールバーの[視点の切替]で背面図に切り替えてから設置しています。


3.ドラッグ&ドロップをしたパーツ「KY机上フレームA001」を選択してからタブメニューから[位置]を選択し、位置の調整をします。

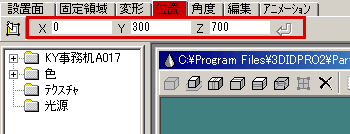

4.数値を入力し位置の調整をします。
「X」 は左右の位置
「Y」 は前後の位置
「Z」 は高さとなっています。
ここでは、「X」に0、「Y」に300、「Z」 に700の値を入力しています。

5.ドラッグ&ドロップしたパーツ「KY机上フレームA001」をダブルクリックすると「KY机上フレームA001」のパーツ編集ウィンドウが開きます。


6.「KY机上フレームA001」のパーツ編集ウィンドウに「KYマグネットボードA001」をドラッグ&ドロップします。

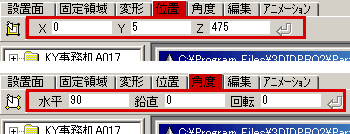

「KYマグネットボードA001」を選択してからタブメニューの[位置][角度]を選択し、調整をします。


数値を入力し位置と角度、それぞれの調整をします。
位置は、「X」に0、「Y」に5、「Z」 に475の値を入力しています。
角度は、「水平」に90、「鉛直」に0、「回転」 に0の値を入力しています。

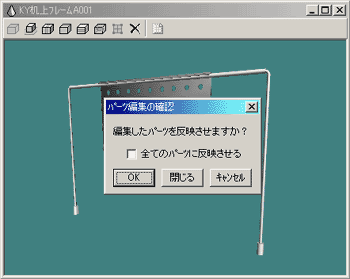

「KY机上フレームA001」のパーツ編集ウィンドウを閉じると[パーツ編集の確認]ウィンドウがひらくので「OK」をクリックします。

10「KY事務机A017」のパーツ編集ウィンドウに反映されます。
