断面編集時の注意点
|
※
|
「上面図（上から見た図）」でのグリッドの間隔と「断面編集」でのグリッドの間隔は違います。「断面編集」におけるグリッド間隔は単位がありません。

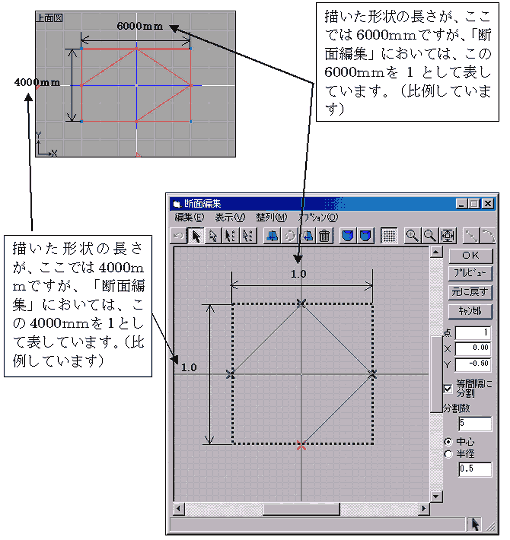

下図をご参考ください。 |
| |
 |
| |
上記のように、グリッド間隔とその比例関係に注意して「断面編集」上の×印ポイントを移動、削除、追加など編集してください。
また「断面編集」におけるその断面の大きさ（上図の破線の矩形）が「1.0」より大きくなったり、小さくなったりすると、「押しだし形状」の中心がずれたりしますのでご注意ください。
これを避けるためには、外側にある×印ポイントのＸ、Ｙ座標の値が、±0.5になるようにしてください。 |
|
|
