機能紹介

FEATURES

マウス操作でかんたん 作図・物流倉庫レイアウト

マウス操作でかんたん
作図・物流倉庫レイアウト

スマートアクセスUIで簡単に作図&編集

各操作をナビゲーションボタン化。ナビボタンに沿って作業を進めれば物流倉庫レイアウトが完成!
思考を妨げない直感的な操作で、スムーズに進めることができます。

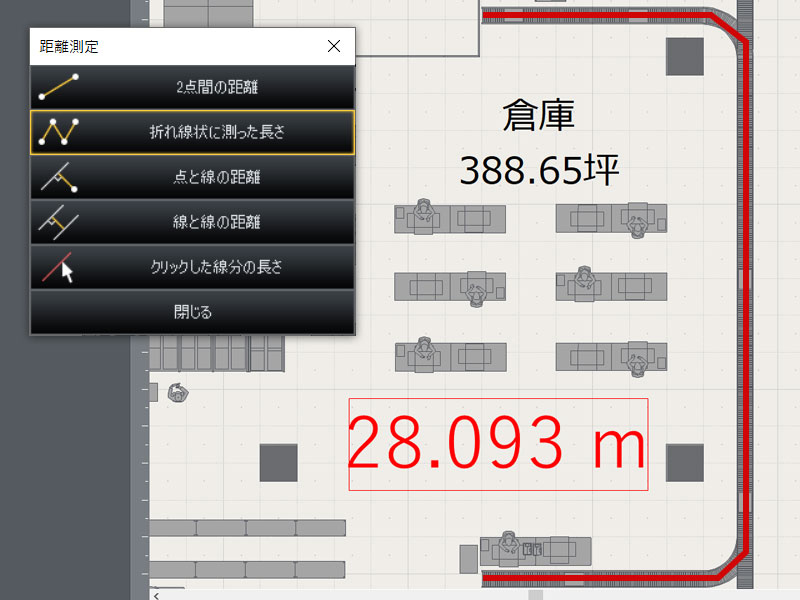

5種類のメジャーモード


メジャーモードでの測定は5種類の方法【2点間/折れ線/点と線/線と線/選択した線】で可能です。

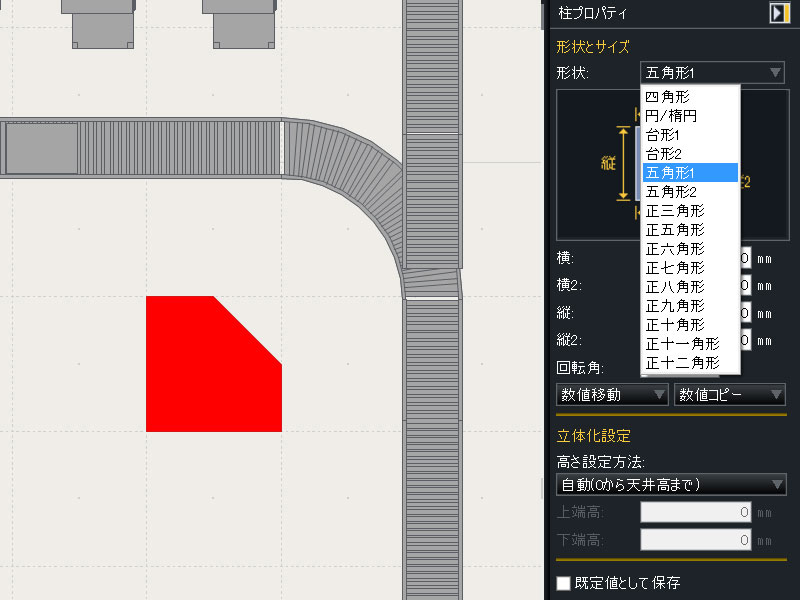

四角形・円以外の柱を作成


間取り図上で四角柱や円柱の柱を配置した後に、三角形や台形、正五角形などの形状に自動で変更できます。 一辺の長さや縦横比、回転角なども数値入力で指定できるので自由に作成できます。

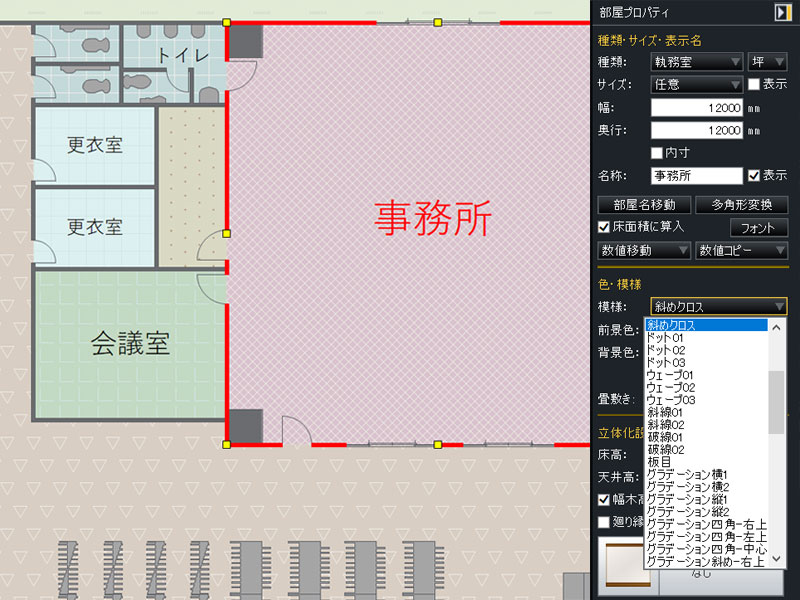

平面図に35種類の模様を採用


各オブジェクトのプロパティパレットで設定できる模様に「千鳥格子」や「逆三角」など新たに35種類の模様を採用しました。平面図のデザイン幅が広がります。

メジャーモードでの測定は5種類の方法【2点間/折れ線/点と線/線と線/選択した線】で可能です。

間取り図上で四角柱や円柱の柱を配置した後に、三角形や台形、正五角形などの形状に自動で変更できます。 一辺の長さや縦横比、回転角なども数値入力で指定できるので自由に作成できます。

各オブジェクトのプロパティパレットで設定できる模様に「千鳥格子」や「逆三角」など新たに35種類の模様を採用しました。平面図のデザイン幅が広がります。

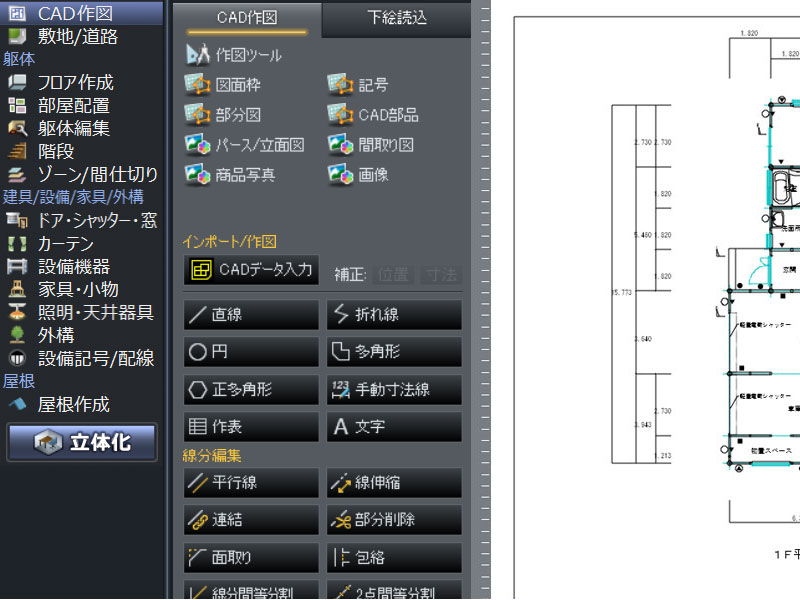

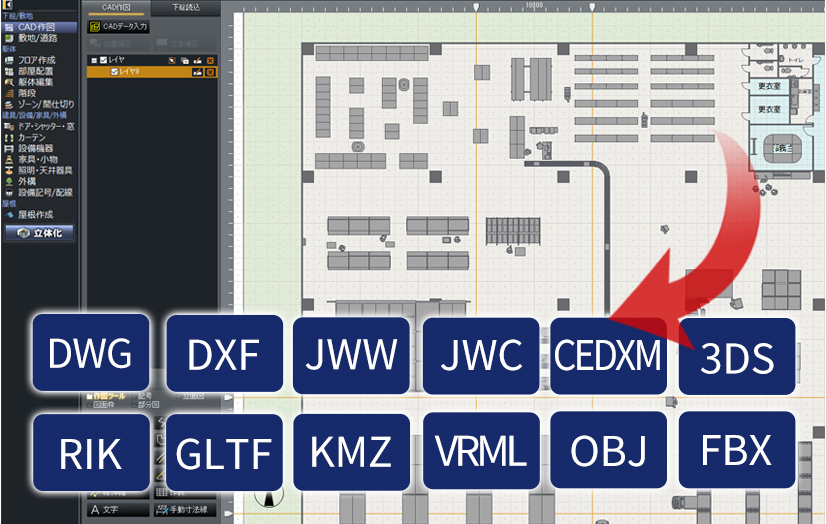

CADデータを利用・作成


DWG、DXF、JWW、JWCの入出力に対応しているので、お持ちのCADデータを読み込んで利用できます。
また便利な作図ツールも搭載。

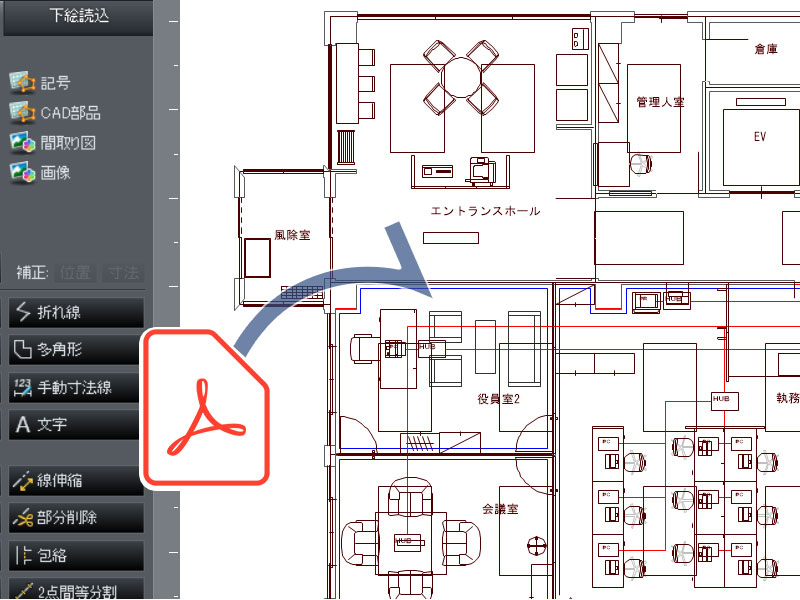

PDFファイルを線分情報として読み込み

PDFファイルを
  線分情報として読み込み

下絵読み込み形式にPDFが新たに追加。文字や線の情報を持っていればそれらの状態を保ったまま読み込めます。

CADレイヤ内の線から
   一括で部屋/壁を生成

CADレイヤ内の線から一括で部屋/壁を生成

他のCADソフトで作図した線から部屋や壁を一括生成できます。

DWG、DXF、JWW、JWCの入出力に対応しているので、お持ちのCADデータを読み込んで利用できます。
また便利な作図ツールも搭載。

下絵読み込み形式にPDFが新たに追加。文字や線の情報を持っていればそれらの状態を保ったまま読み込めます。

他のCADソフトで作図した線から部屋や壁を一括生成できます。

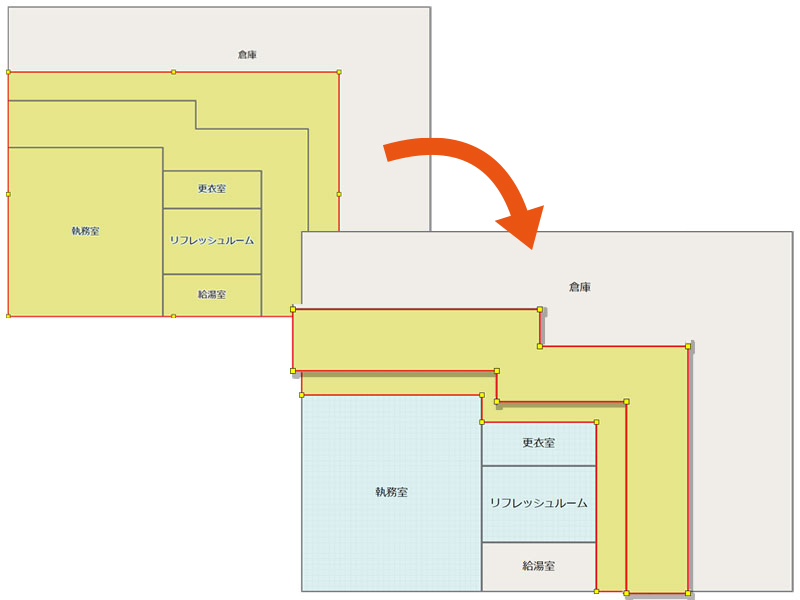

部屋の重なりを除去


部屋の重なり部分を自動で除去。複雑な図面も素早く作成できます。

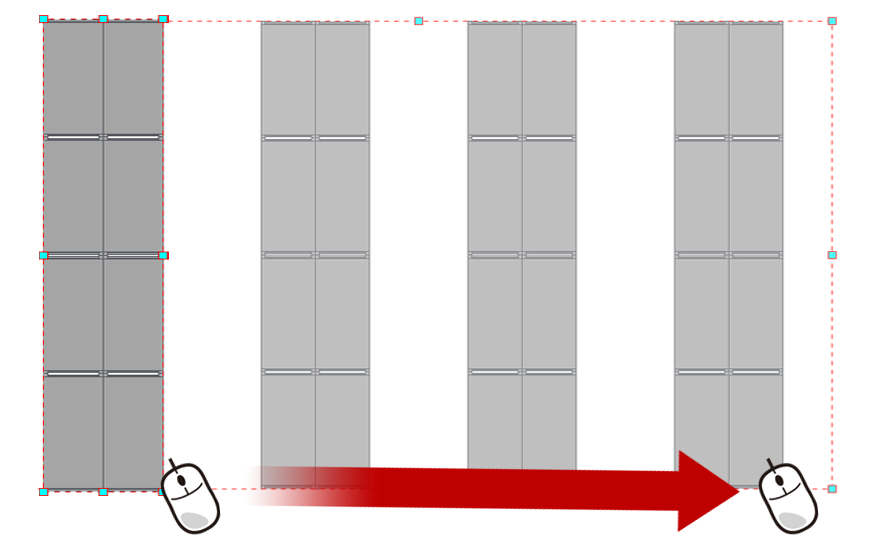

島配置機能を搭載


パレットラックの列や自動倉庫のラックを登録しておけば、パーツの配置が簡単に行えるので、 レイアウト作成のスピードアップになります。

配置や入替えが簡単!
   大型倉庫にも対応

配置や入替えが簡単!大型倉庫にも対応

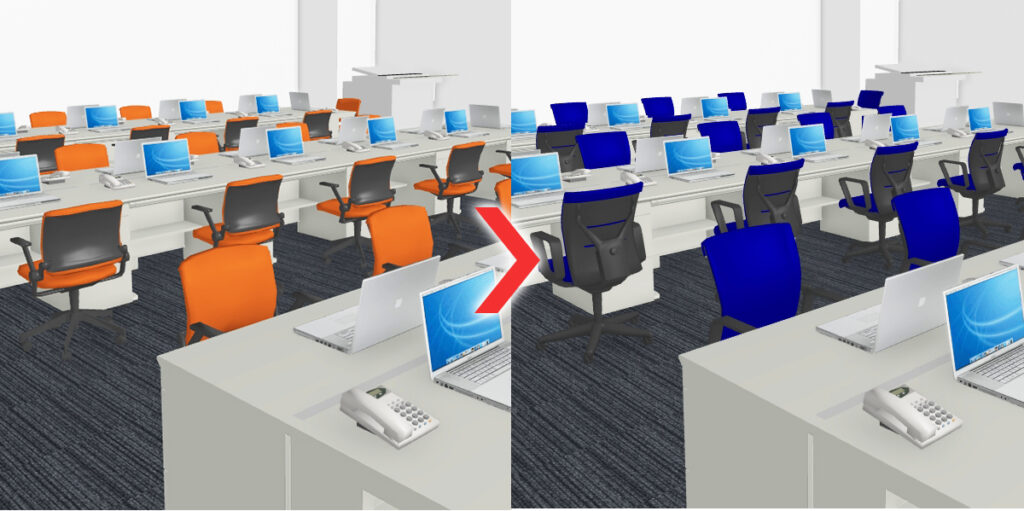

大量にレイアウトする椅子やデスクなどをスピーディーに配置。
置換も一括で行えます。

部屋の重なり部分を自動で除去。複雑な図面も素早く作成できます。

パレットラックの列や自動倉庫のラックを登録しておけば、パーツの配置が簡単に行えるので、 レイアウト作成のスピードアップになります。

大量にレイアウトする椅子やデスクなどをスピーディーに配置。
置換も一括で行えます。

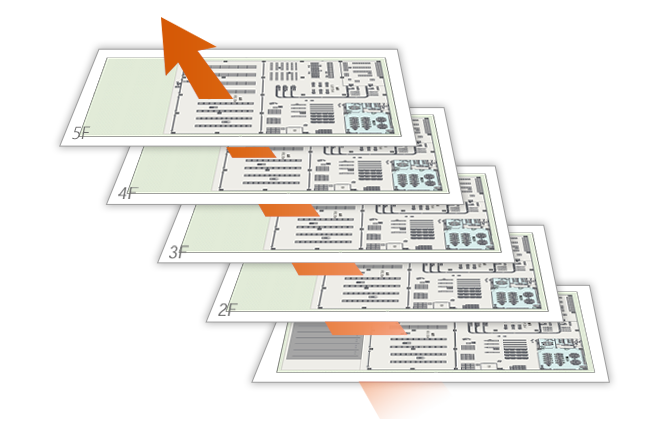

多層階作成に対応


地下2階から地上15階まで作成できるようになりました。 中二階付きの倉庫まで表現可能です。

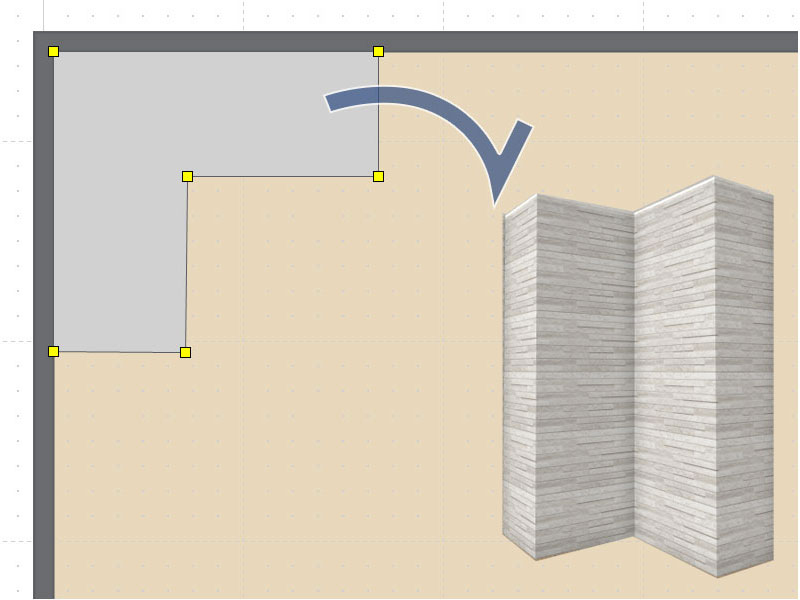

間取り画面で簡易モデリング


3D画面ではなく、間取り画面で多角形や楕円のモデリングが行えます。

地下2階から地上15階まで作成できるようになりました。 中二階付きの倉庫まで表現可能です。

3D画面ではなく、間取り画面で多角形や楕円のモデリングが行えます。

3Dパース作成

物流倉庫を表現する

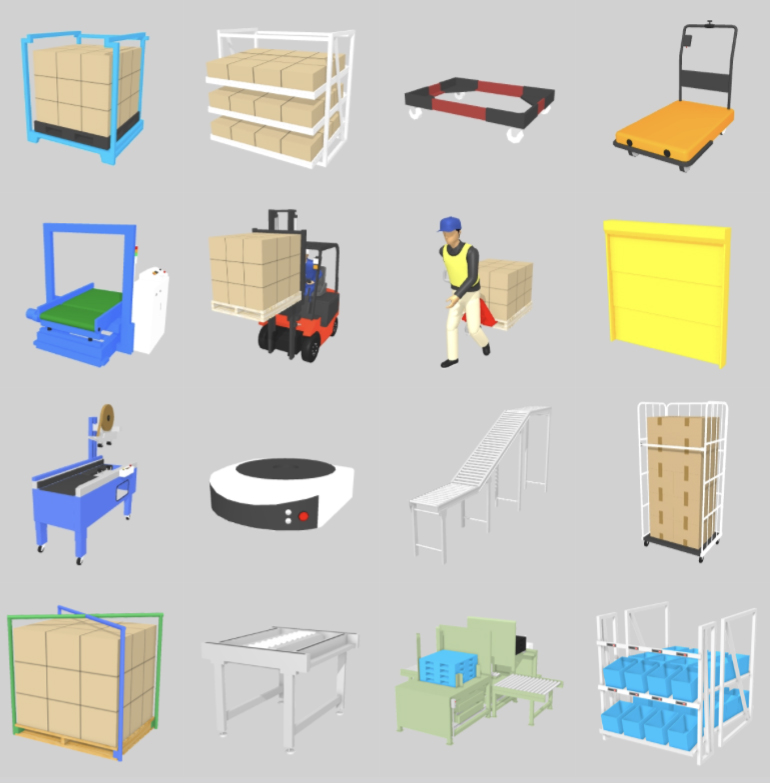

物流専用コンテンツを多数収録

ネステナー、カゴ車、最新の自動搬送機(AGV)から作業員の人物パーツまで400点以上の物流向け素材の他にも、
データセンターから50,000点以上の素材をダウンロードして使用可能。

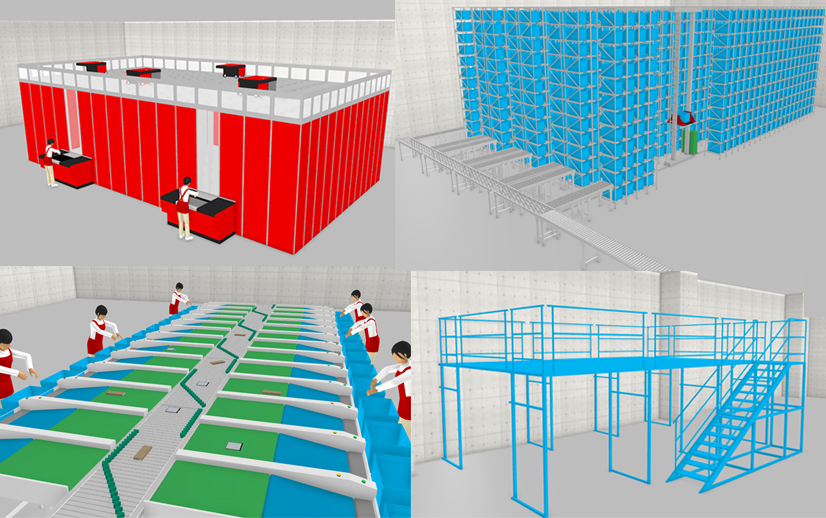

様々な種類の倉庫作成に対応


スタッカークレーン付きの自動倉庫やユニット型のメザニンラック、垂直搬送機などの新規パーツを追加。幅広い種類の倉庫が作成できます。

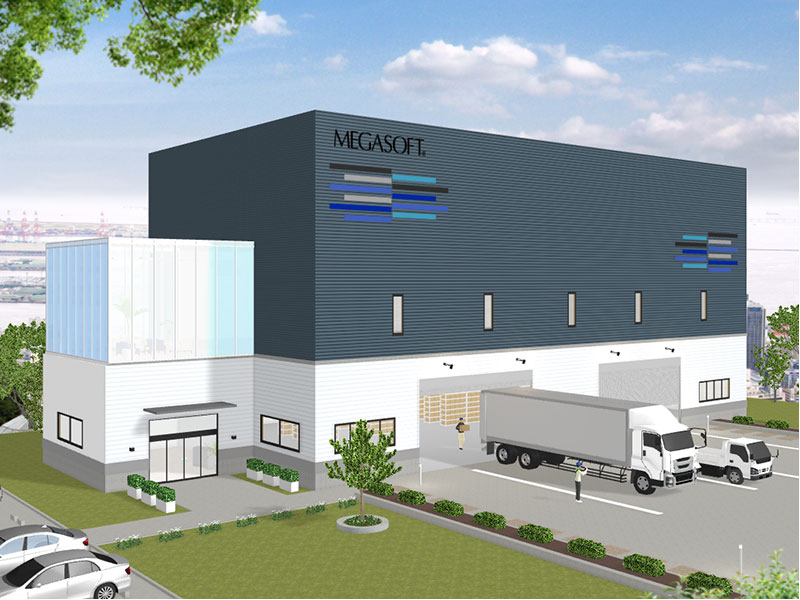

新規倉庫の建屋も提案可能


バルコニーやカーテンウォールなど、倉庫外観を含めた提案が可能です。

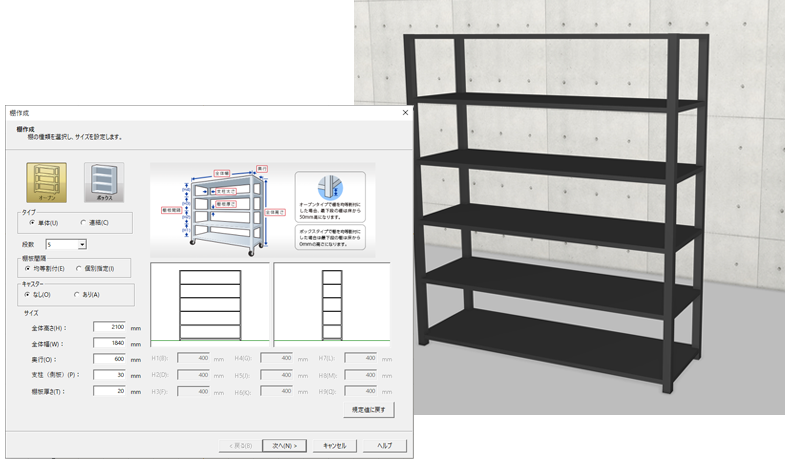

オリジナル棚作成


スチールラックのようなオープンタイプのラックから、書庫のようなボックスタイプまで棚の段数からサイズを指定して、オリジナルの棚を作成できるようになりました。

スタッカークレーン付きの自動倉庫やユニット型のメザニンラック、垂直搬送機などの新規パーツを追加。幅広い種類の倉庫が作成できます。

バルコニーやカーテンウォールなど、倉庫外観を含めた提案が可能です。

スチールラックのようなオープンタイプのラックから、書庫のようなボックスタイプまで棚の段数からサイズを指定して、オリジナルの棚を作成できるようになりました。

企業やブランドロゴをシールのように貼り付け

企業やブランドロゴを
   シールのように貼り付け

受付などによく使われる企業ロゴなどのサインを簡単に作成。ピクトサインや室内プレートなどのサイン・看板も多数収録。

目的に合わせたパーティション作成も

目的に合わせた
   パーティション作成も

収録されているパーティション(間仕切り)だけでなく、オリジナルのパーティション作成も可能。
R型やドア付きなど自由に組み合わせられます。

オリジナル建具やカーテン・ブラインド

オリジナル建具や
   カーテン・ブラインド

物流倉庫用のオリジナルのカーテン、ブラインド、シェード、スクリーンが作成可能。
躯体や倉庫の雰囲気に合わせた提案ができます。

受付などによく使われる企業ロゴなどのサインを簡単に作成。ピクトサインや室内プレートなどのサイン・看板も多数収録。

収録されているパーティション(間仕切り)だけでなく、オリジナルのパーティション作成も可能。
R型やドア付きなど自由に組み合わせられます。

物流倉庫用のオリジナルのカーテン、ブラインド、シェード、スクリーンが作成可能。
躯体や倉庫の雰囲気に合わせた提案ができます。

壁・床・天井などの躯体編集


壁編集や床の段差。天井は多段型やドーム、アーチ、垂れ壁を作成。

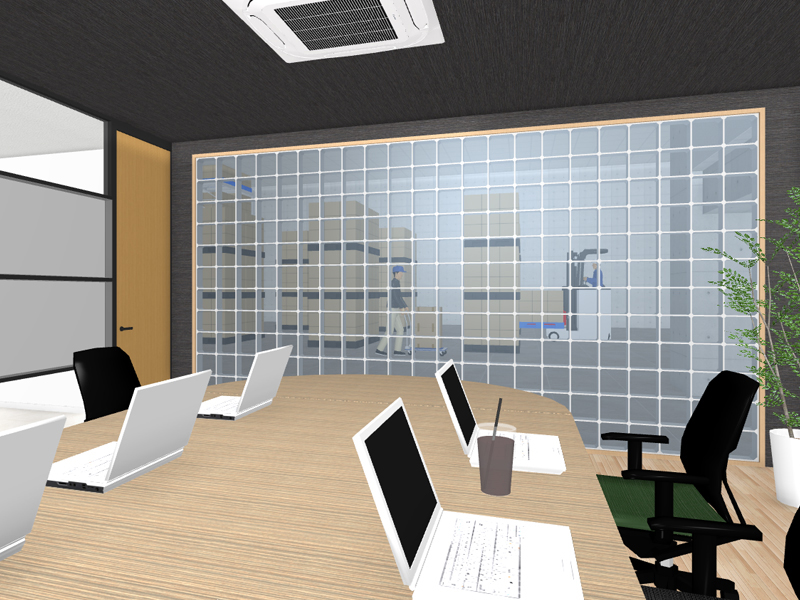

採光やアクセントにガラスブロック

採光やアクセントに
   ガラスブロック

採光やアクセントにも使われるガラスブロック。 建具作成ウィザードにて簡単に作成できます。

倉庫内外に引ける「ラインテープ」機能

倉庫内外に引ける
  「ラインテープ」機能

倉庫内外の床にゼブラゾーンや枠を、マウスクリックで自在に描けます。 機材の保管場所や区画を明示し、倉庫内の安全対策を3Dイメージ上でも確認できます。

壁編集や床の段差。天井は多段型やドーム、アーチ、垂れ壁を作成。

採光やアクセントにも使われるガラスブロック。 建具作成ウィザードにて簡単に作成できます。

倉庫内外の床にゼブラゾーンや枠を、マウスクリックで自在に描けます。 機材の保管場所や区画を明示し、倉庫内の安全対策を3Dイメージ上でも確認できます。

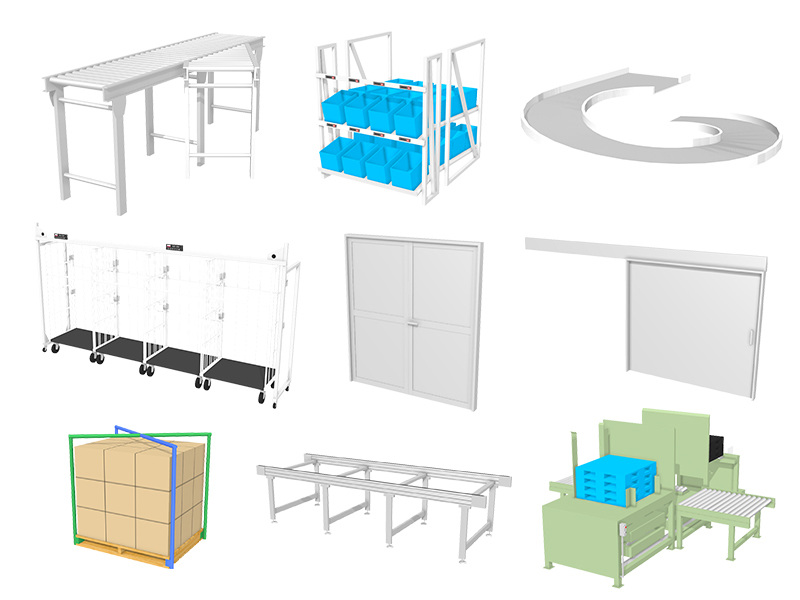

物流専用パーツを多数収録


ランプウェイや防熱扉、デジタルアソートシステムなど、物流倉庫内のレイアウトや外観設計に便利なパーツをおよそ400点収録しています。

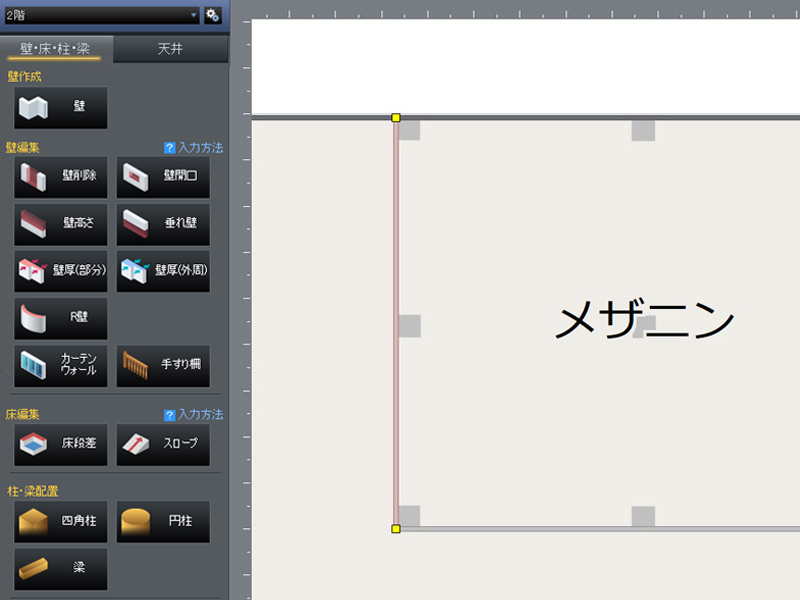

壁編集に垂れ壁を新たに搭載


壁の削除や開口、R壁などに加え、垂れ壁(下がり壁)を新たに追加しました。倉庫内の防煙対策に有効な垂れ壁の作成が簡単に行えます。

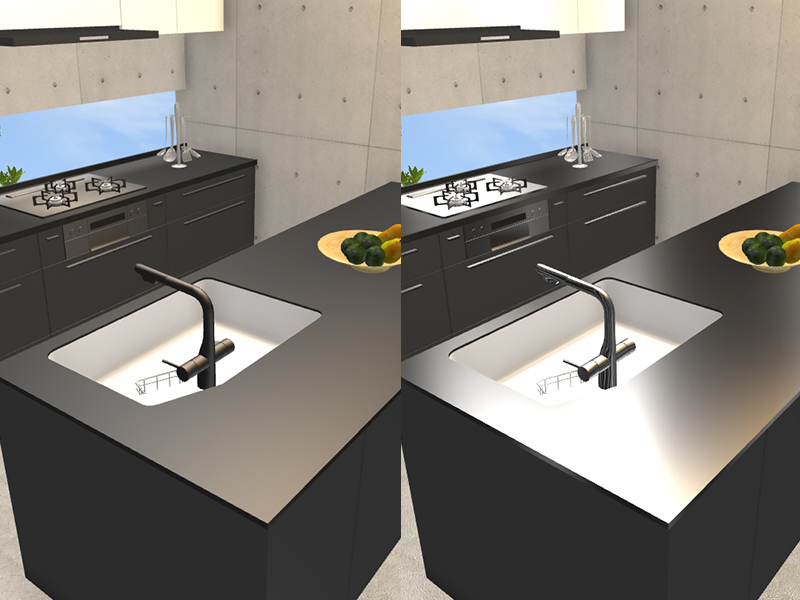

パースに光沢感を追加


出来上がったパースに光沢感を持たせます。
光沢具合をスライダーで調整。金属の表現が分かりやすくなりました。

ランプウェイや防熱扉、デジタルアソートシステムなど、物流倉庫内のレイアウトや外観設計に便利なパーツをおよそ400点収録しています。

壁の削除や開口、R壁などに加え、垂れ壁(下がり壁)を新たに追加しました。倉庫内の防煙対策に有効な垂れ壁の作成が簡単に行えます。

出来上がったパースに光沢感を持たせます。
光沢具合をスライダーで調整。金属の表現が分かりやすくなりました。

建具の上端高・下端高を指定


天井からの設置位置を指定した建具配置やサイズが異なる複数の建具の上端・下端合わせする機能を搭載しました。

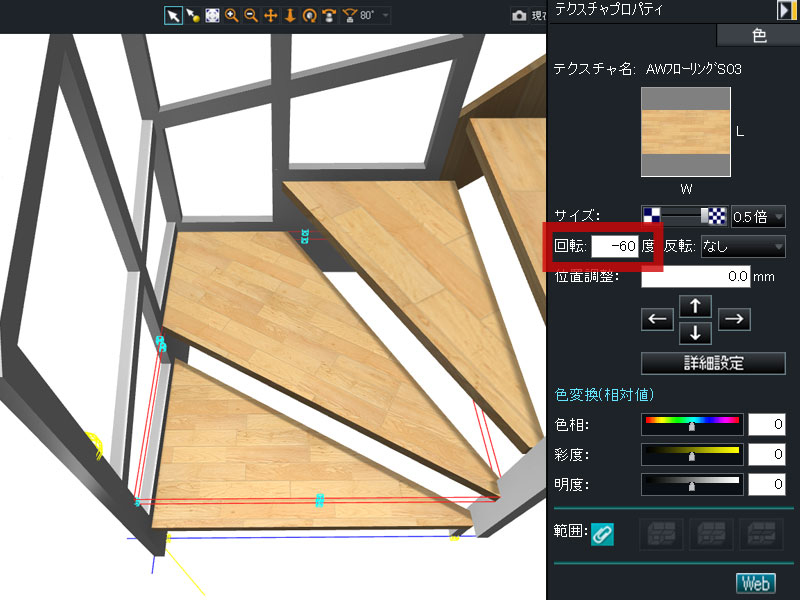

テクスチャの角度を任意に設定


これまでは貼り付けたテクスチャを90度・180度・270度のみ回転可能でしたが、数値を入力することで任意の角度で回転できます。

天井からの設置位置を指定した建具配置やサイズが異なる複数の建具の上端・下端合わせする機能を搭載しました。

これまでは貼り付けたテクスチャを90度・180度・270度のみ回転可能でしたが、数値を入力することで任意の角度で回転できます。

プレゼン支援

ウォークスルーで
スペースや動線など空間確認

ドアの開き勝手や、機器を置いたときのスペースや動線など、図面だけでは伝わらない倉庫空間を確認できます。
また、歩いた軌跡をムービー出力して、紹介動画の作成も可能。

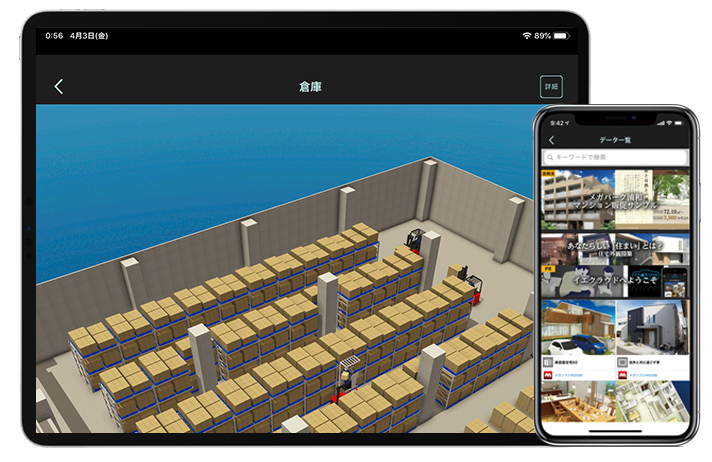

スマホ・タブレットで
   どこでもプレゼン

倉庫図面データ、3Dパース、完成イメージ画像などを表示できるアプリ「イエクラウド」が無料で使用できます。
スマホがあればどこでも身軽にプレゼン可能です。

上下左右360°確認


作成した物流倉庫の3Dモデルを360度パノラマ画像に出力し、ホームページ、Facebookに投稿すれば、室内空間を上下左右ぐるぐる見渡せます。オンライン上でレイアウトプレゼンが可能です。

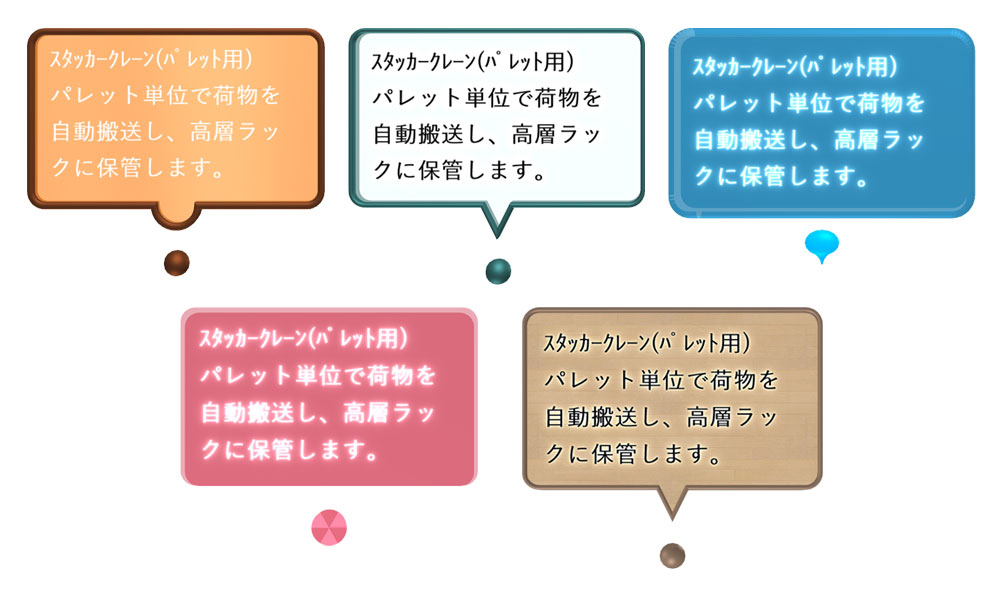

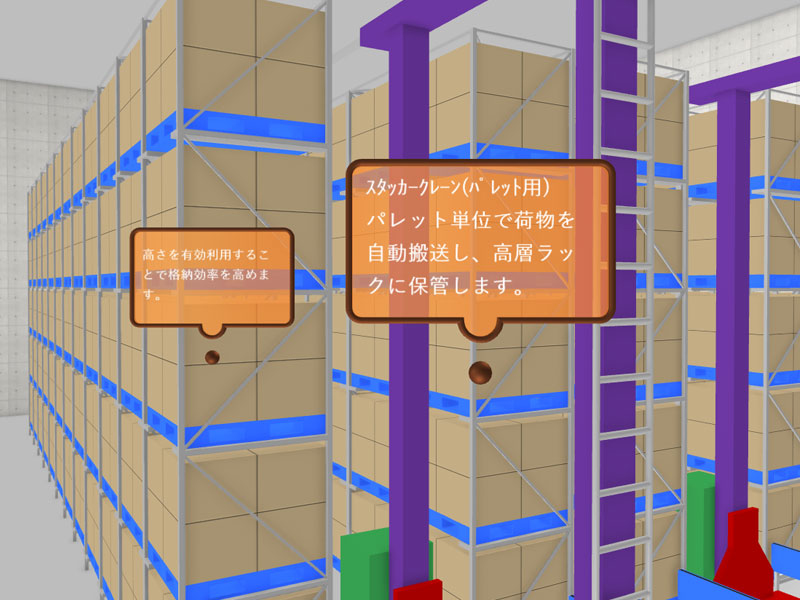

3D吹き出し表示機能


ポイントとなる箇所に吹き出し説明を加えることで、担当者が細かに説明しなくてもお客様に意図を伝えられます。

倉庫図面データ、3Dパース、完成イメージ画像などを表示できるアプリ「イエクラウド」が無料で使用できます。
スマホがあればどこでも身軽にプレゼン可能です。

作成した物流倉庫の3Dモデルを360度パノラマ画像に出力し、ホームページ、Facebookに投稿すれば、室内空間を上下左右ぐるぐる見渡せます。オンライン上でレイアウトプレゼンが可能です。

ポイントとなる箇所に吹き出し説明を加えることで、担当者が細かに説明しなくてもお客様に意図を伝えられます。

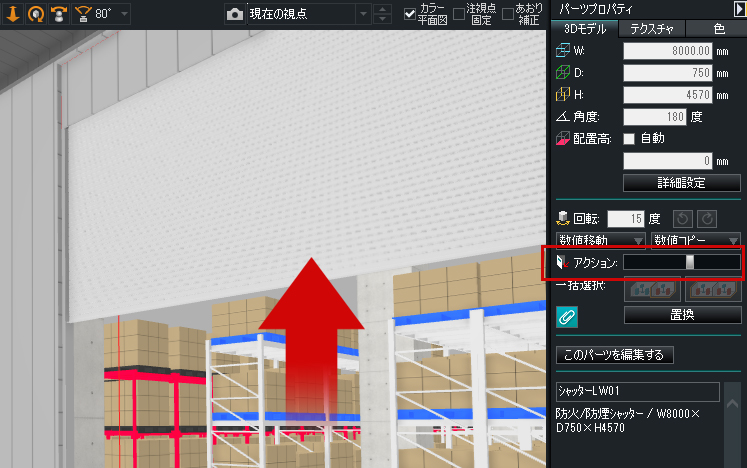

アクションスライダーで
シャッターやドアの干渉を確認

シャッターやドアを開いたときの周囲への干渉具合などを確認したり、パースに動きを出したりする際に活用できます。

寸法線を自動表示


作成した平面図に自動で寸法線を引くことができます。
寸法線は躯体全体に引くことも、部分的に引くことも可能。

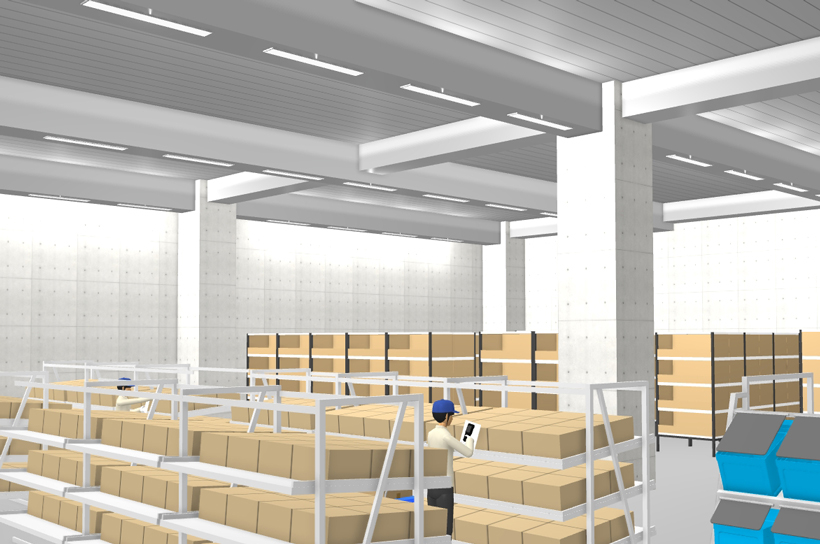

ライティング設定


システム天井照明など光源設定済みの照明パーツを収録。配置するだけで点灯します。 明るさや角度なども変更可能。

シャッターやドアを開いたときの周囲への干渉具合などを確認したり、パースに動きを出したりする際に活用できます。

作成した平面図に自動で寸法線を引くことができます。
寸法線は躯体全体に引くことも、部分的に引くことも可能。

システム天井照明など光源設定済みの照明パーツを収録。配置するだけで点灯します。 明るさや角度なども変更可能。

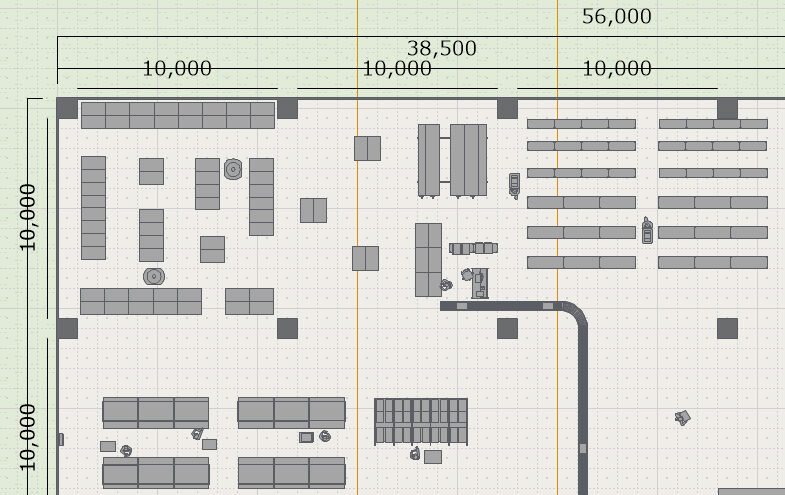

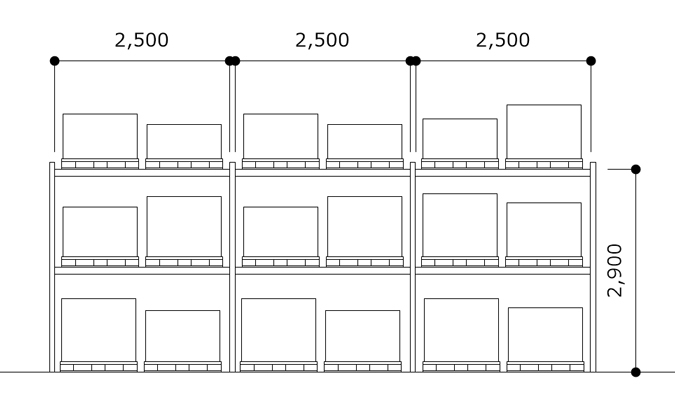

範囲指定で立面図作成


作成したプランから範囲を指定して立面図を作成。使用什器の納まりを確認していただけます。

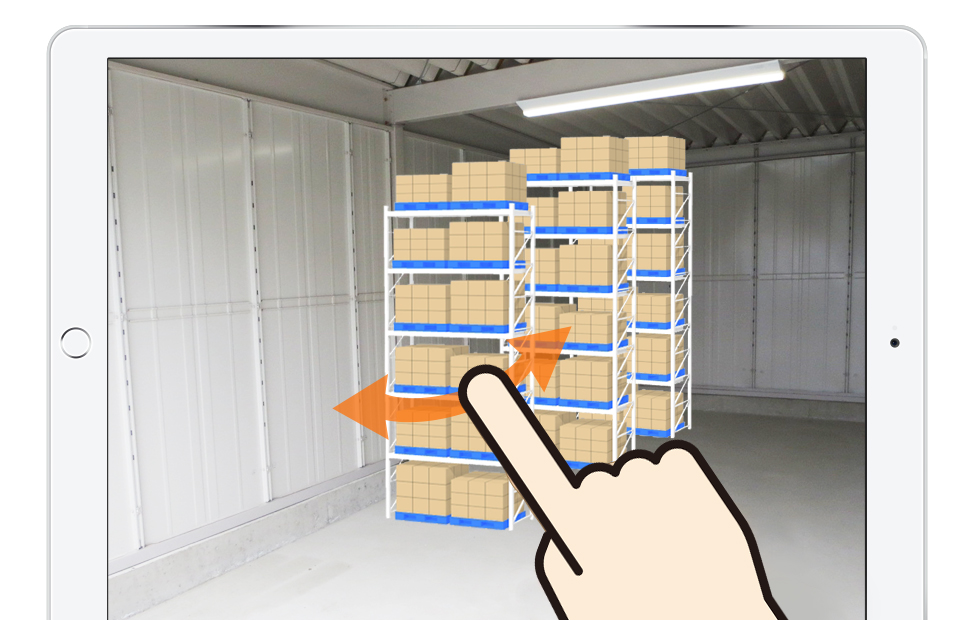

ARでバーチャル配置計画


倉庫内にバーチャル素材データを配置して事前にサイズ確認。配置後のイメージ相違も避けられます。

説明用の吹き出しを追加


ポイントとなる箇所に吹き出し説明を加えることで、担当者が細かに説明しなくてもお客様に意図を伝えられます。

作成したプランから範囲を指定して立面図を作成。使用什器の納まりを確認していただけます。

倉庫内にバーチャル素材データを配置して事前にサイズ確認。配置後のイメージ相違も避けられます。

ポイントとなる箇所に吹き出し説明を加えることで、担当者が細かに説明しなくてもお客様に意図を伝えられます。

便利な集計表機能・データ活用などで業務をスムーズに

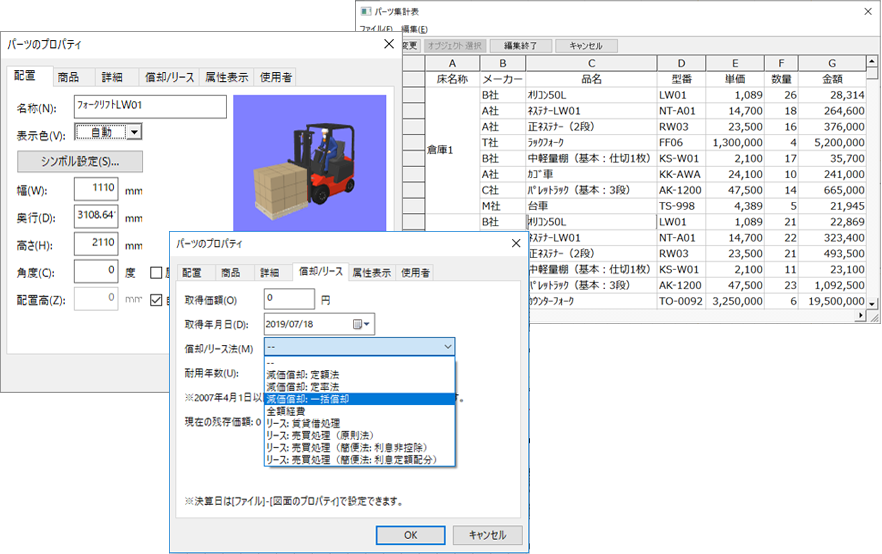

必要な情報をリスト化

登録情報一覧をExcelやCSVで出力でき、物流倉庫のレイアウトと同時に備品一覧や部屋別の面積一覧も完成。
備品番号の付番もワンタッチ。見積書作成などの事務作業を大幅に軽減できます。

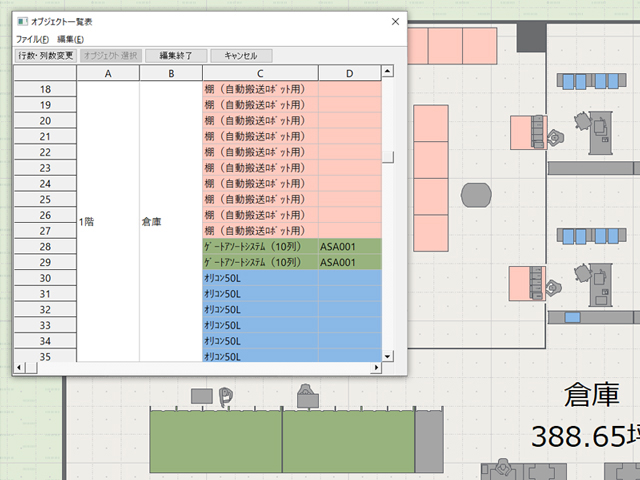

検索条件でシンボル色を一括変更


条件検索でヒットしたパーツのシンボル色を指定した色に一括変更できます。倉庫内にレイアウトされた棚を利用頻度別に色分けして表示するなど、情報を視覚的に見やすくすることで管理業務にもご活用いただけます。

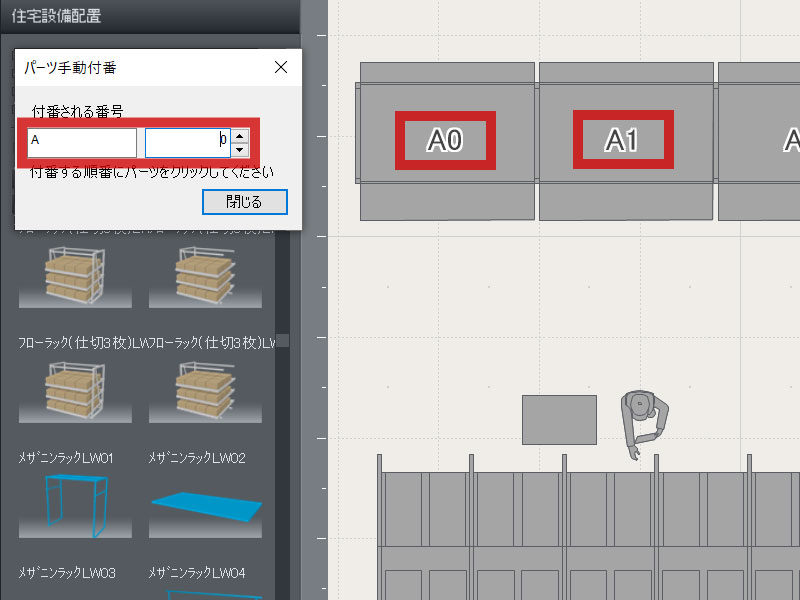

パーツ手動付番機能


パーツに任意の番号をクリックした順に付番していく機能。パーツにロケーション番号を付ければ、データベース連携機能でWMSから書き出したcsv情報をパーツに紐づけてお使いいただくこともできます。

さまざまなデータの入出力に対応


耐震シミュレーションソフト用データの書き出しやVR・AR・3Dモデリング系ソフトとの連携も。

条件検索でヒットしたパーツのシンボル色を指定した色に一括変更できます。倉庫内にレイアウトされた棚を利用頻度別に色分けして表示するなど、情報を視覚的に見やすくすることで管理業務にもご活用いただけます。

パーツに任意の番号をクリックした順に付番していく機能。パーツにロケーション番号を付ければ、データベース連携機能でWMSから書き出したcsv情報をパーツに紐づけてお使いいただくこともできます。

耐震シミュレーションソフト用データの書き出しやVR・AR・3Dモデリング系ソフトとの連携も。

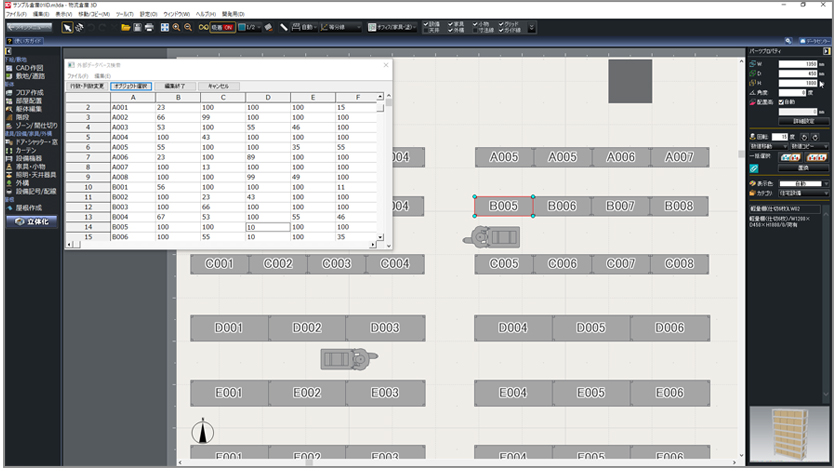

外部データーベース検索


WMS倉庫管理システムから出力したデータベースやexcelを元に、レイアウト内の棚位置の検索ができます。

音声で物流倉庫3Dを操作


あなたに代わってAlexaが物流倉庫3Dを操作してくれます。

WMS倉庫管理システムから出力したデータベースやexcelを元に、レイアウト内の棚位置の検索ができます。

あなたに代わってAlexaが物流倉庫3Dを操作してくれます。

その他

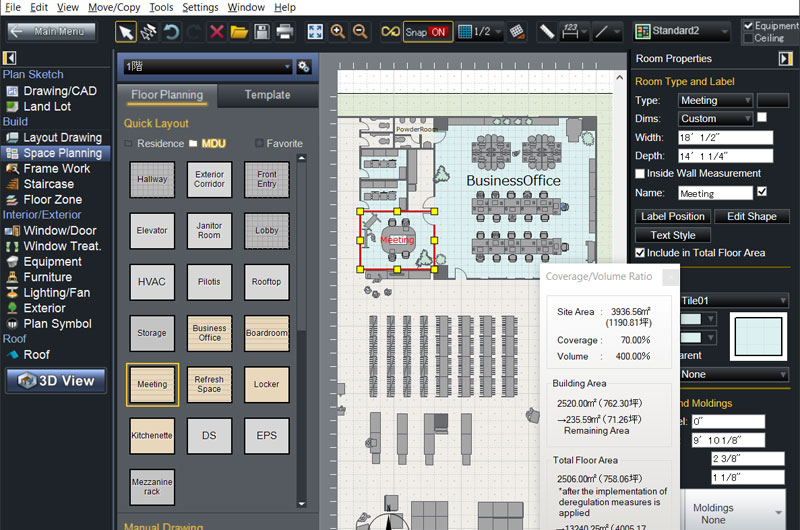

英語環境に対応した操作画面


Windowsの表示言語設定が「英語(米国)」の場合、自動的に操作画面が英語表記に切り替わります。

Windowsの表示言語設定が「英語(米国)」の場合、自動的に操作画面が英語表記に切り替わります。

その他機能一覧

基本機能
敷地作成スロープ作成3Dモデリング
塀・アプローチなどの外構形状入力折上げ・勾配天井作成(ドーム・アーチ・コーニス対応)パーツシンボル作成
部屋作成床編集(段差設定)3D多角形プラグイン/3D文字作成プラグイン
フロア作成階段配置/デザイン切替テクスチャ・背景作成
壁編集(壁入力、壁開口、壁厚、R壁)ドア・窓パーツ作成間仕切り配置
壁装飾(ニッチ、付け棚)ドア・窓トリム/飾り雨戸設置間仕切りパーツ作成
室内モールディング設定造作出窓作成文字/ロゴシール作成機能
便利機能
複数ファイル同時起動パーツの属性情報にURLを付加登録視点を好きな順で再生できるスライドショー
オブジェクト複数選択内装・外装一括変更フロアごとの3D鳥瞰図を表示する鳥瞰マルチビュー
複数選択したオブジェクトの一括編集/整列壁紙などのテクスチャを回転・位置調整・色補正立体化を華やかに演出する3Dアクション
線分から壁・床を作成半透明テクスチャ対応(3Dパース表示)2つのパースの視点を同時制御できる2画面リンク
間取り図の配色を一括変更前景設定目的地を指定して自動経路生成&ウォークスルー
パーツの反転コピー特殊コピー(隣接、数値、反転コピーなど)自動ウォークスルーの編集機能(立ち止まる、カメラ方向 左右/上下、複数経路作成)
間取り図へのガイド線・平行補助線・二等分線・寸法線(自動/手動)・正多角形入力パーツのグループ化/解除建物のまわりを旋回するフライスルー
内法寸法での部屋入力平面図/立面図のカラー表示、ワイヤーフレーム表示切替マウスで軌跡を描いてウォークスルー
自動寸法線の種類変更(芯々/内寸/外寸)手前の壁/天井/障害物を自動透明化ウォークスルームービー出力(AVI/WMV/MP4)
間取り図での線伸縮特殊効果(断面/ホワイトモデル/輪郭線強調/ワイヤーフレーム/半透明)躯体ロック機能
間取り図のグリッド角度変更3Dパースをあおり補正連続入力機能
表の入力3Dパースの出力プレビュー&編集(背景位置/背景透過)部屋/フロア単位での複数パーツ選択&置換
部屋セット登録/分類/配置線ツールの距離を表示描画時間を短縮「樹木・人物パーツのビルボード化」
[/]キーによる極座標入力[F]キーによる垂線ピック、[C]キーによる中点ピック
診断/チェック/シミュレーション
リフォーム前の再現で効果的なエイジング機能日当たりチェック/シミュレーション色覚・白内障シミュレーション ※1
プロフェッショナル向け
間取り図のテイスト切替出力(手描き風間取り図も可)3次元DXF入出力O3Dファイル入力
3次元DWG入出力SketchUpデータの入力間取り画面での画像ファイル入力 ※3
RIKCAD出力パースのアレンジ出力(絵の具/色鉛筆/点描)テクスチャのツヤ感・凹凸調節/壁の隅の自然な陰影表現 ※4
2次元DXF入出力/JWC入出力キーボードショートカットの変更明るさ調整(レベル補正)
2次元DWG入出力/JWW入出力集計表出力(パーツ属性一覧、パーツ集計)光沢表現/景色の映り込み表現 ※1
CADデータのレイヤ編集パーツ付番影/ソフトシャドウをつけてリアルタイム表示 ※5
CEDXM入出力パーツの属性情報登録&表示 ※2光源の明るさ自動調整
面積・パーツ集計機能間取り画面での立面図出力簡易パラメトリックパーツ編集
間取り図のPDF出力部分図入力オブジェクト一覧出力・検索
立面図出力(印刷/CAD/プレゼンボード出力)図面枠作成TEL/LAN図面作成
立面図での断面図表示図面プロパティ登録
その他
フルスクリーン表示/3Dテレビ出力「イエクラウド」対応「3Dプレイス」対応
Google Earth上に作成した建物を配置 ※6動画テクスチャ

※1 色覚・白内障シミュレーション、光や景色の映り込みには、DirectX9.0c/フォンシェーディング対応のビデオカードが必要です。
※2 償却・リース/使用者情報
※3 BMP、JPEG、PNG、GIF形式
※4 テクスチャの凹凸や壁の隅のリアルな陰影表示にはDirectX11対応ビデオカードが必要です。
※5 リアルタイムで影/ソフトシャドウをつけて表示するには、ピクセル シェーダ3.0対応のビデオカードが必要です。
※6 Google Earthは、Google Inc.の商標です。
