建築物がつくる影をシミュレーション
時刻日影図、等時間日影図作成機能を搭載。
日影倍率表の作成や、5ｍ 10ｍの規制ラインの自動作図も可能。
周辺の住民説明にも活用いただけます。

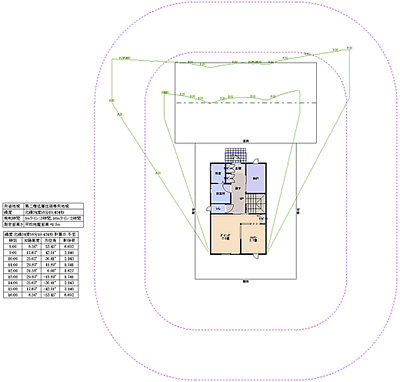

時刻日影図
等時間日影図
日影図の詳細
日影図共通仕様
計算時間帯：8:00～16:00または9:00～15:00
測定面高：1.5ｍ、4.0ｍまたは任意高
計算日：冬至、春分・秋分または夏至
北緯：任意に設定可能
計算時法：真太陽時のみ
２以上の用途地域にまたがる場合は未対応
時刻日影図
計算間隔：60分刻みまたは30分刻み
等時間日影図
作図する等時間線：1, 1.5, 2, 2.5, 3, 4, 5, 6, 7, 8時間から任意に選択
計算法：メッシュ法(20cmピッチ)
計算精度：60秒単位
日影規制線自動作図
作図法：閉鎖法のみ（発散法は未対応）。
道路幅を考慮して計算。
規制距離：5ｍおよび10ｍ固定
